Новые технологии, инструментальные сборки, автоматизация и ИИ сделали СПРУТКАМ гибкой и настраиваемой системой, превращая обычную CAM в суперсистему для любых задач и оборудования.

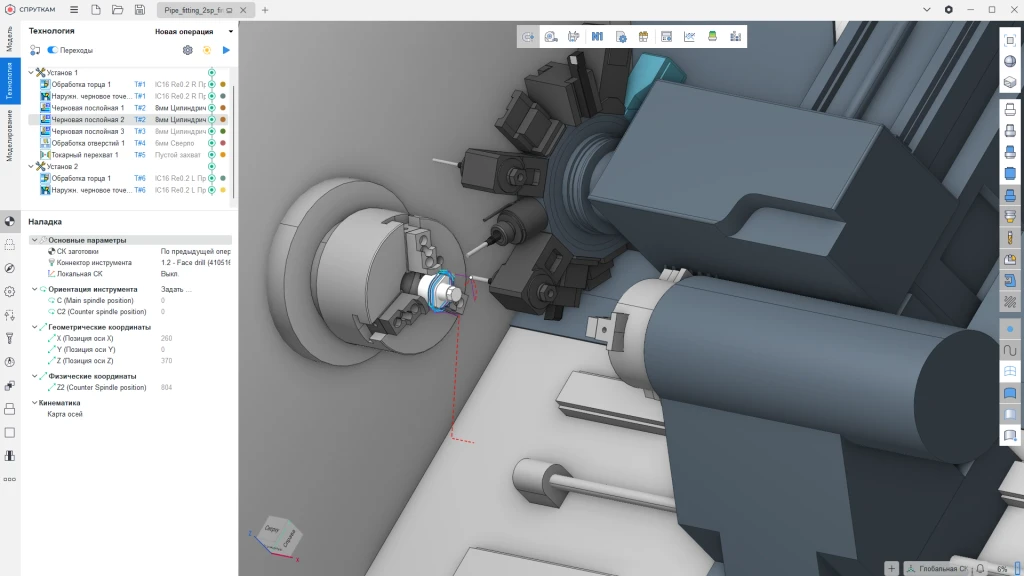

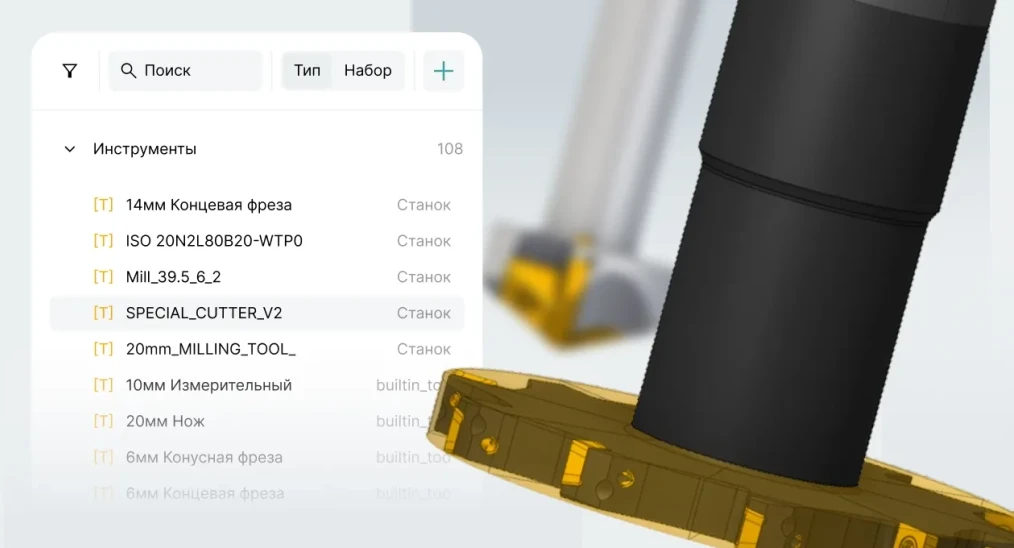

Собирайте всю инструментальную цепочку прямо на вкладке «Технология» — от посадочного гнезда шпинделя до режущего инструмента. Система учитывает совместимость компонентов и поддерживает параметрические инструменты и полноценные 3D-модели
Для держателей, оправок, адаптеров, цанг и режущего инструмента можно настроить связи совместимости. При сборке система показывает только компоненты, которые подходят к уже выбранным элементам. Загруженную 3D-модель сборки СПРУТКАМ распознаёт и разделяет на отдельные компоненты — пользователю остаётся подтвердить результат

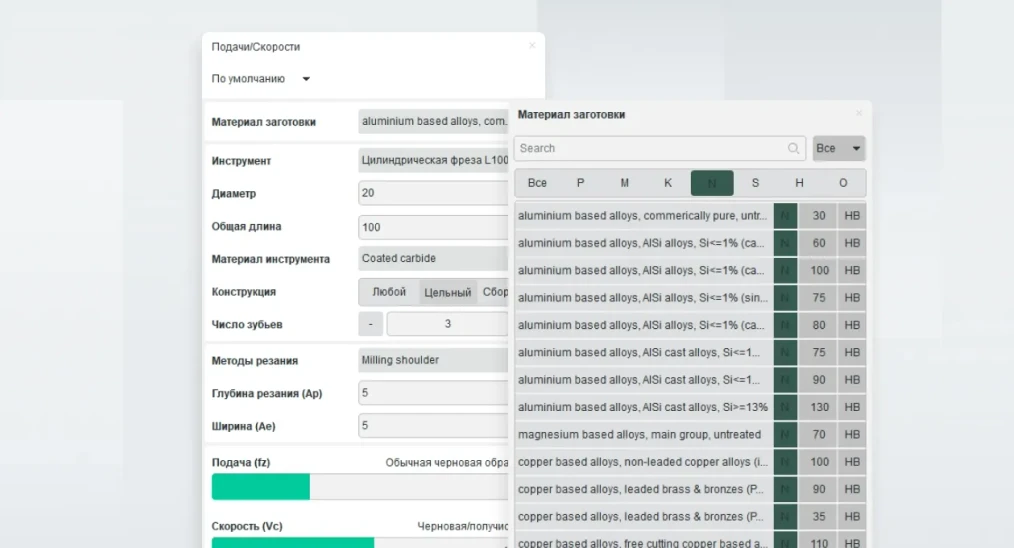

Калькулятор учитывает выбранный инструмент, материал заготовки и метод обработки, затем рассчитывает скорость резания, обороты и подачу. Параметры можно сразу передать в операцию и при необходимости изменить вручную. Доступны готовые данные производителей и собственная библиотека режимов
В СПРУТКАМ 20 появились новые операции для чистовой и многоосевой обработки, а существующие алгоритмы получили дополнительные режимы и настройки. Технолог сможет точнее управлять движением инструмента, автоматизировать сложные переходы и сохранить точный результат симуляции для следующего проекта.

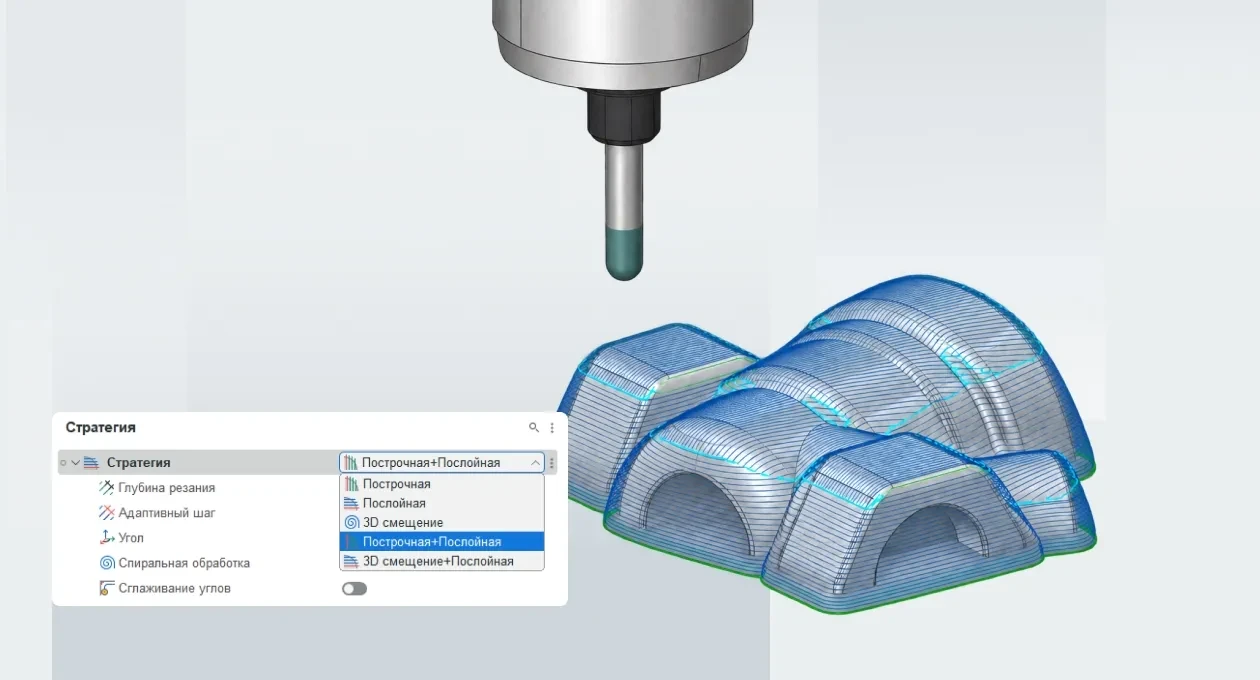

Единая операция включает построчную, послойную, комбинированную обработку и стратегию 3D-смещения. Во всех стратегиях можно задать начальную точку, а для послойных проходов — построить спиральную траекторию. Комбинированная обработка использует разные способы для пологих и крутых зон, поддерживая равномерную высоту гребешка.

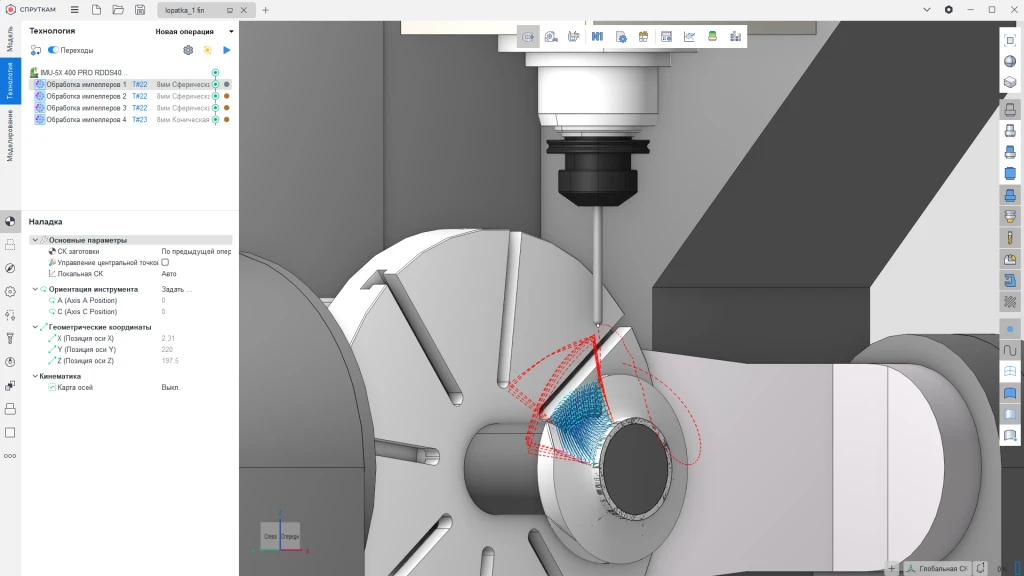

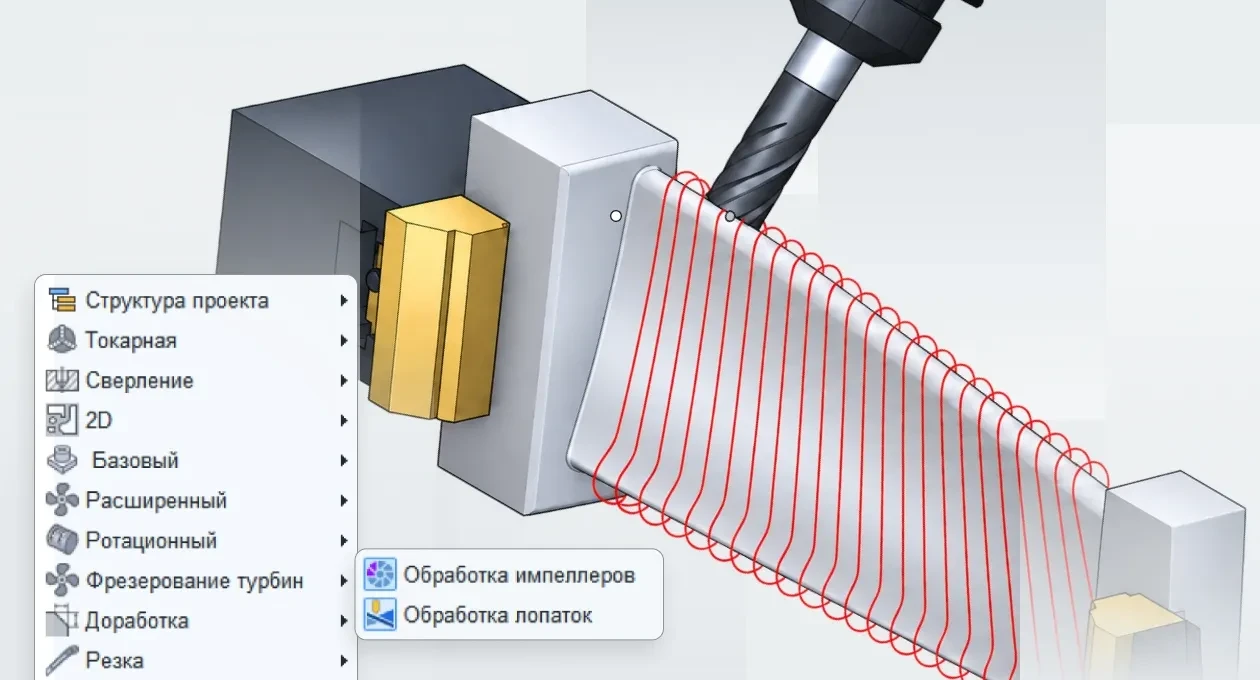

Операция предназначена для многоосевой чистовой обработки отдельных лопаток, включая профиль, ступицу, прикорневую зону и кромки. Для профиля доступны спиральная траектория, круговые петли и продольные проходы. Сглаживание нормали уменьшает резкие движения поворотных осей, а переменный припуск позволяет учитывать прогиб тонкой лопатки.

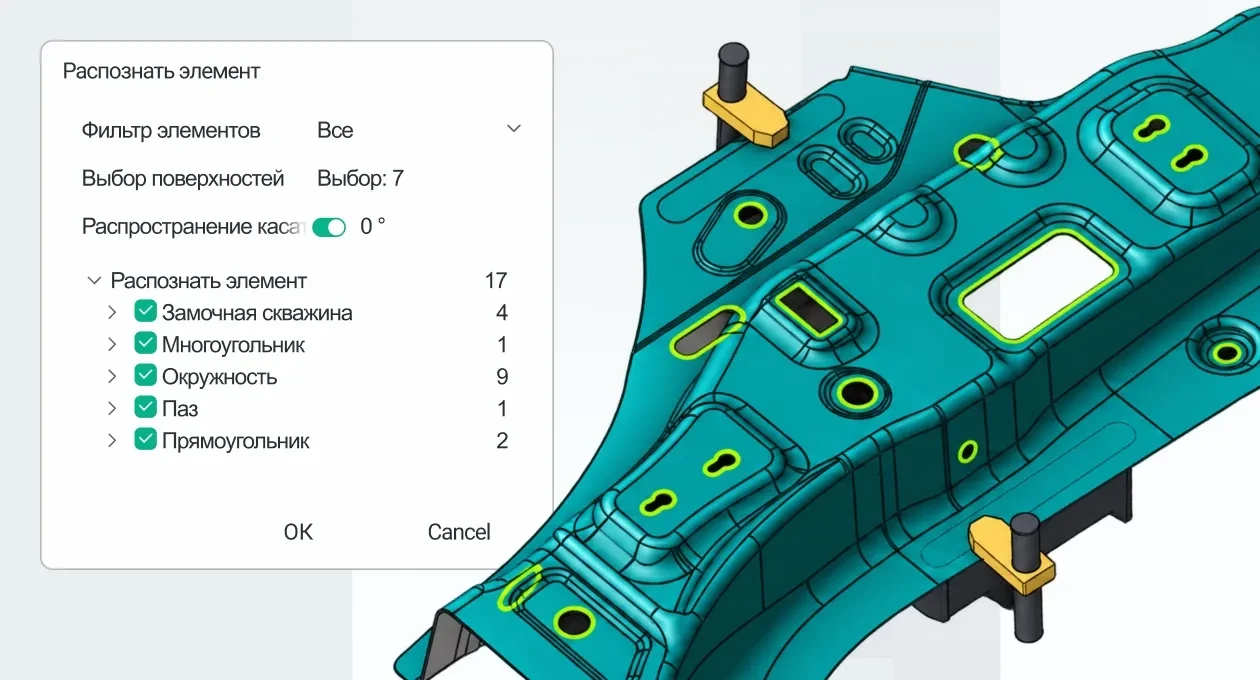

Операция распознаёт окружности, прямоугольники, пазы, шестиугольники и другие типовые элементы. Соответствующие команды записываются в CLDATA, поэтому постпроцессор может работать с конструктивными элементами вместо отдельных отрезков и дуг. Это позволяет формировать более компактную управляющую программу.

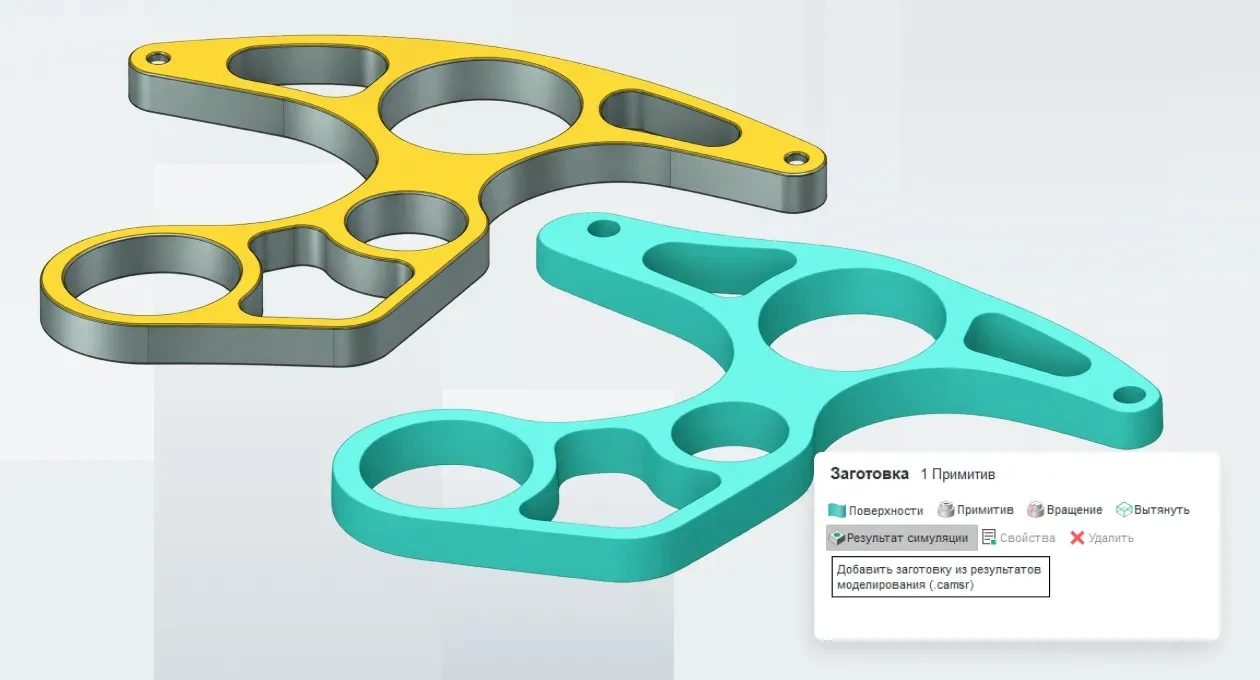

Формат .camsr сохраняет рассчитанную модель результата симуляции без преобразований и потери детализации. Файл можно загрузить в другой проект как заготовку — без аппроксимации и повторной вокселизации. Для передачи модели в сторонние программы остаётся экспорт в STL.

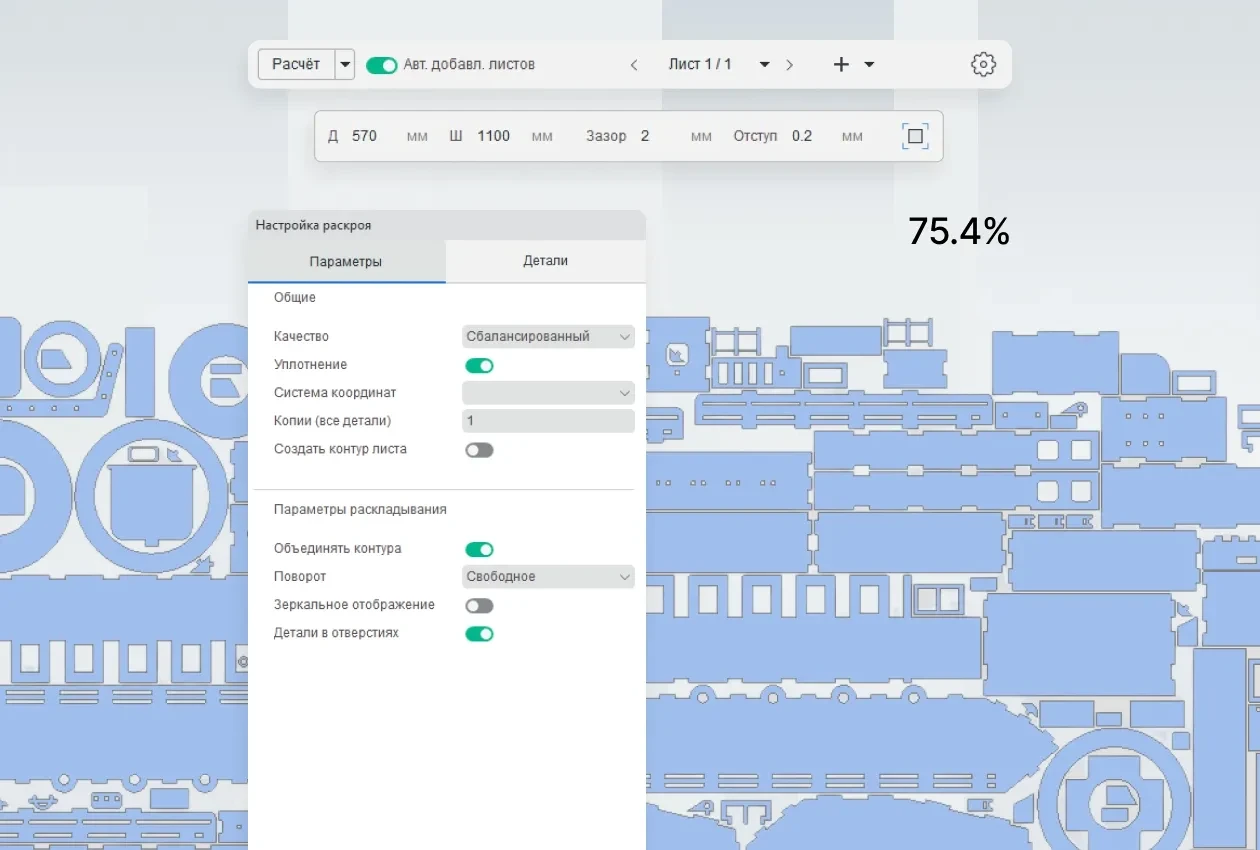

Инструмент автоматически размещает детали на листе, оптимизируя использование материала и сокращая отходы. Технолог может задать размеры листа, зазоры между деталями, отступы от краёв и количество копий. Для более плотной раскладки доступны поворот, зеркальное отражение и размещение деталей в отверстиях других деталей.

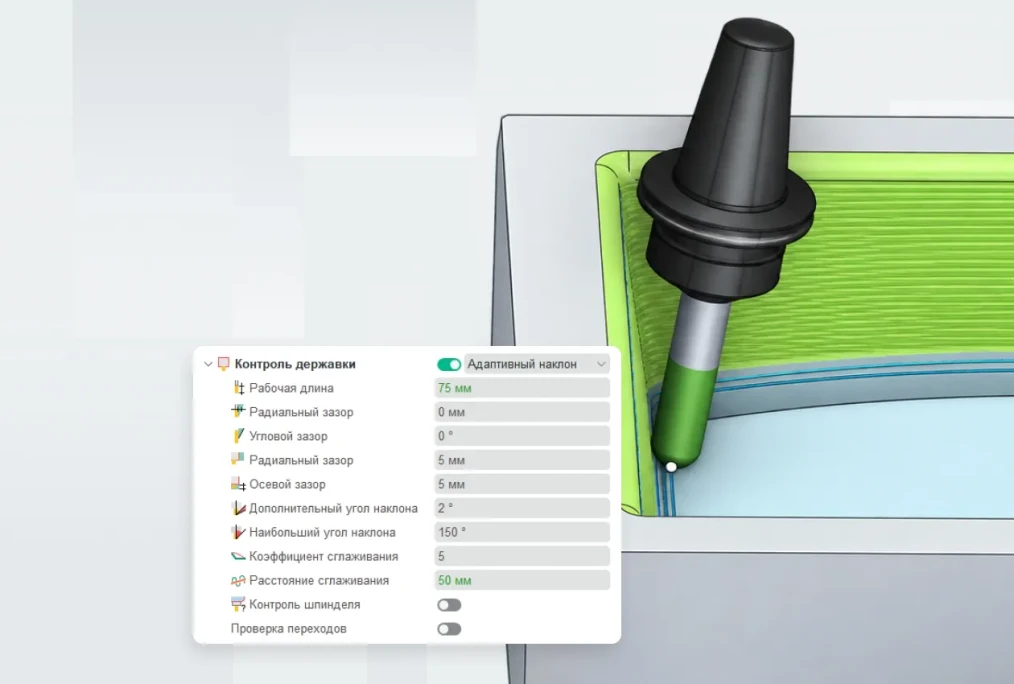

В режиме «Адаптивный наклон» инструмент может одновременно отклоняться по двум осям. Функция «Контроль переходов» применяет угловое отклонение и при перемещениях между рабочими проходами.

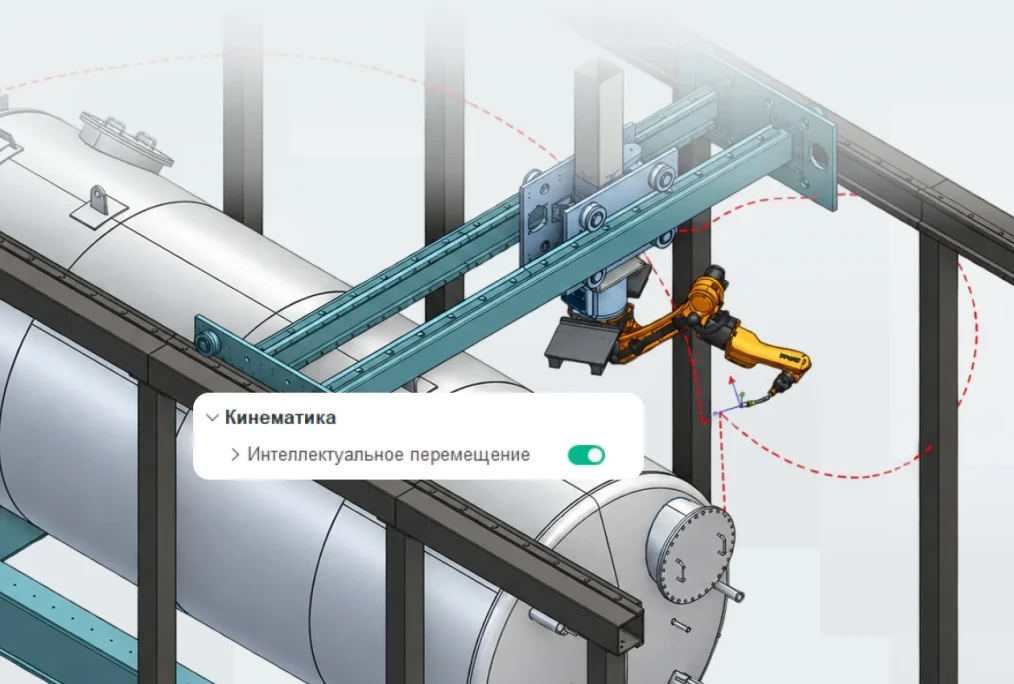

СПРУТКАМ автоматически строит перемещения для 5D- и 6D-контуров в проектах с большим количеством дополнительных осей — например, при использовании рельсов, колонн и многоосевых позиционеров. При расчёте учитываются ограничения осей, сингулярности и возможные столкновения. Открывать карту осей для расчёта не требуется, но с её помощью по-прежнему можно настроить траекторию вручную.

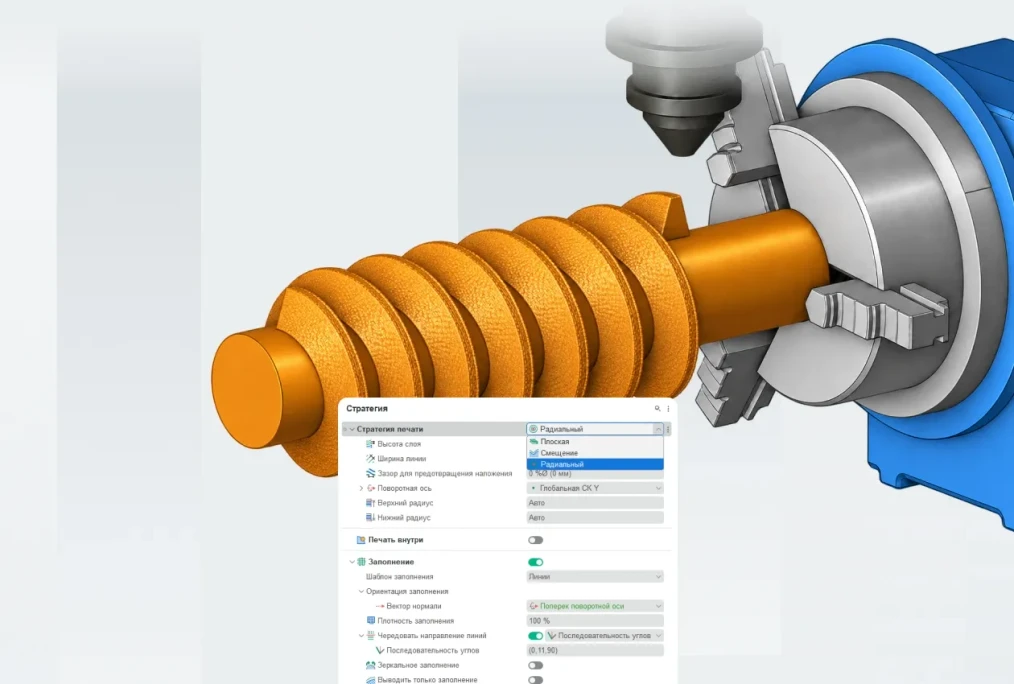

Операция «Неплоская печать» получила радиальный слайсинг с построением слоёв вокруг заданной оси. Также добавлены зазор между замкнутыми контурами, настраиваемая последовательность углов заполнения и управление мощностью.
В СПРУТКАМ 20 появились новые инструменты автоматизации. Макросы для записи и повтора типовых действий, а также возможность создавать собственные расширения для программы. Теперь в стартовую страницу встроен магазин расширений, который помогает находить и подключать готовые дополнения. Это позволяет использовать собственные сценарии и расширять возможности системы под новые задачи

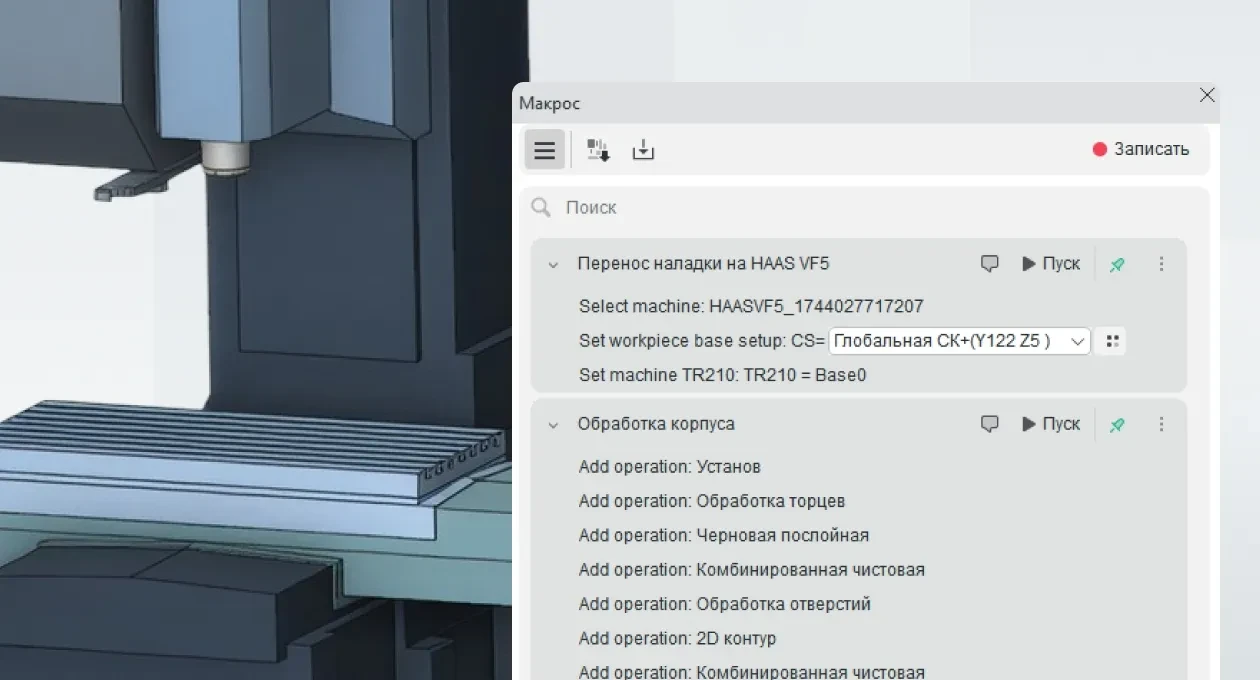

Макрос записывает действия пользователя и состояние проекта: операции, параметры, геометрию, наладку станка, заготовку, припуск и положение системы координат. Сохранённый сценарий можно применять к похожим деталям, редактировать, экспортировать и передавать коллегам. На основе этих записей СПРУТКАМ создаёт запускаемое расширение, исходный код которого можно доработать вручную

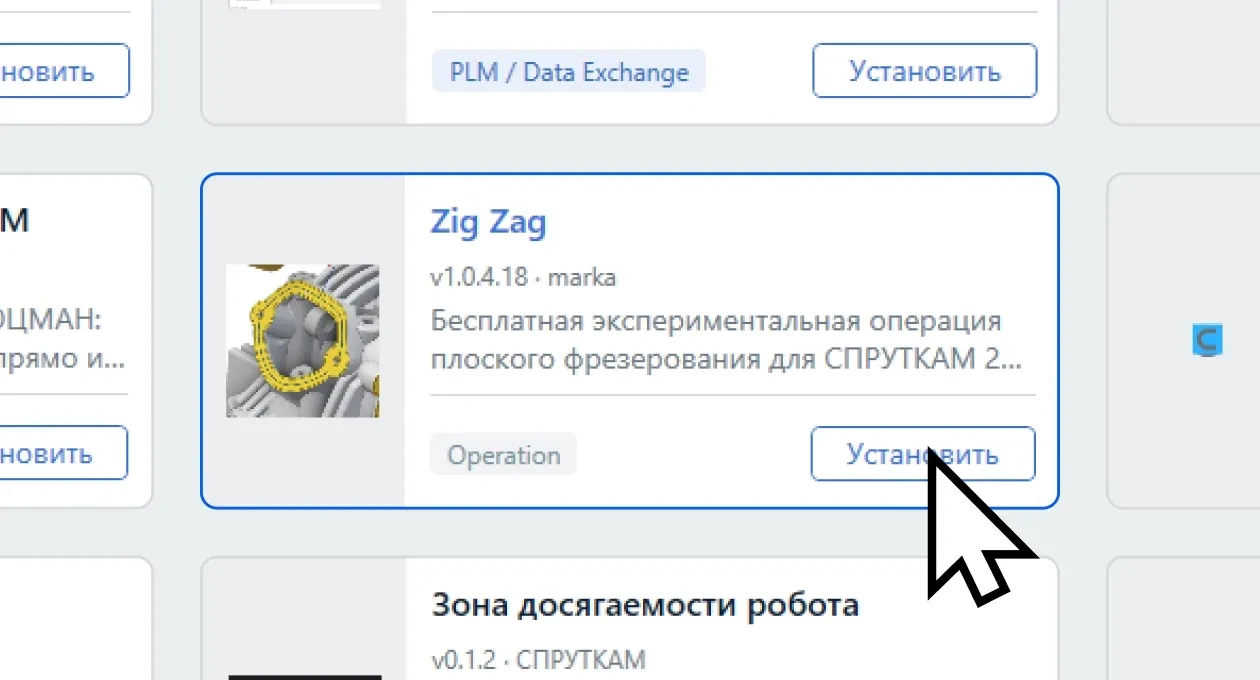

Магазин расширений доступен на Домашней странице и объединяет каталог дополнительных инструментов для СПРУТКАМ. Бесплатные расширения можно устанавливать и обновлять непосредственно в CAM-системе. Установленные дополнения можно включать, отключать и удалять
В СПРУТКАМ 20 искусственный интеллект полноценно включён в работу с CAM-проектами и разработку дополнительных инструментов. Он помогает выполнять действия в проекте, менять код в постпроцессоре и проверять результат, сохраняя контроль за пользователем

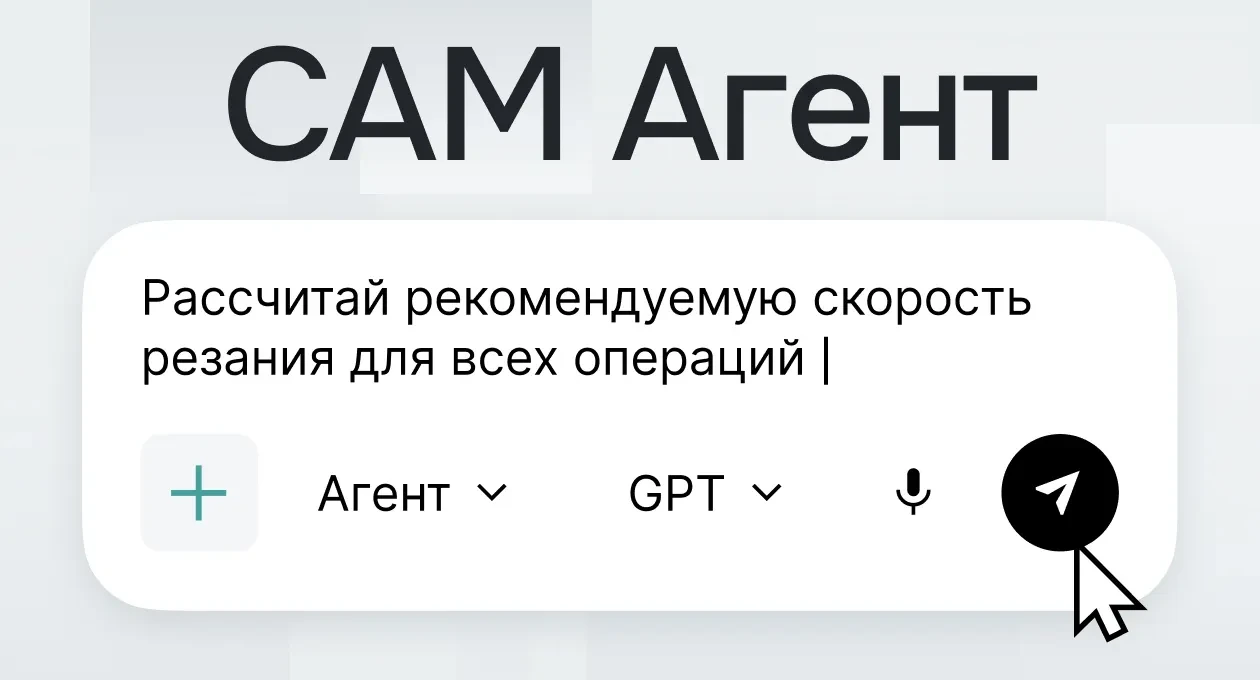

КамАгент понимает контекст открытого проекта и принимает задачи на обычном языке. Он может подобрать инструмент, создать операцию, рассчитать траекторию, проанализировать 3D-модель, проверить симуляцию и сформировать управляющую программу. Каждый шаг отображается пользователю, который может подтвердить или отклонить действие

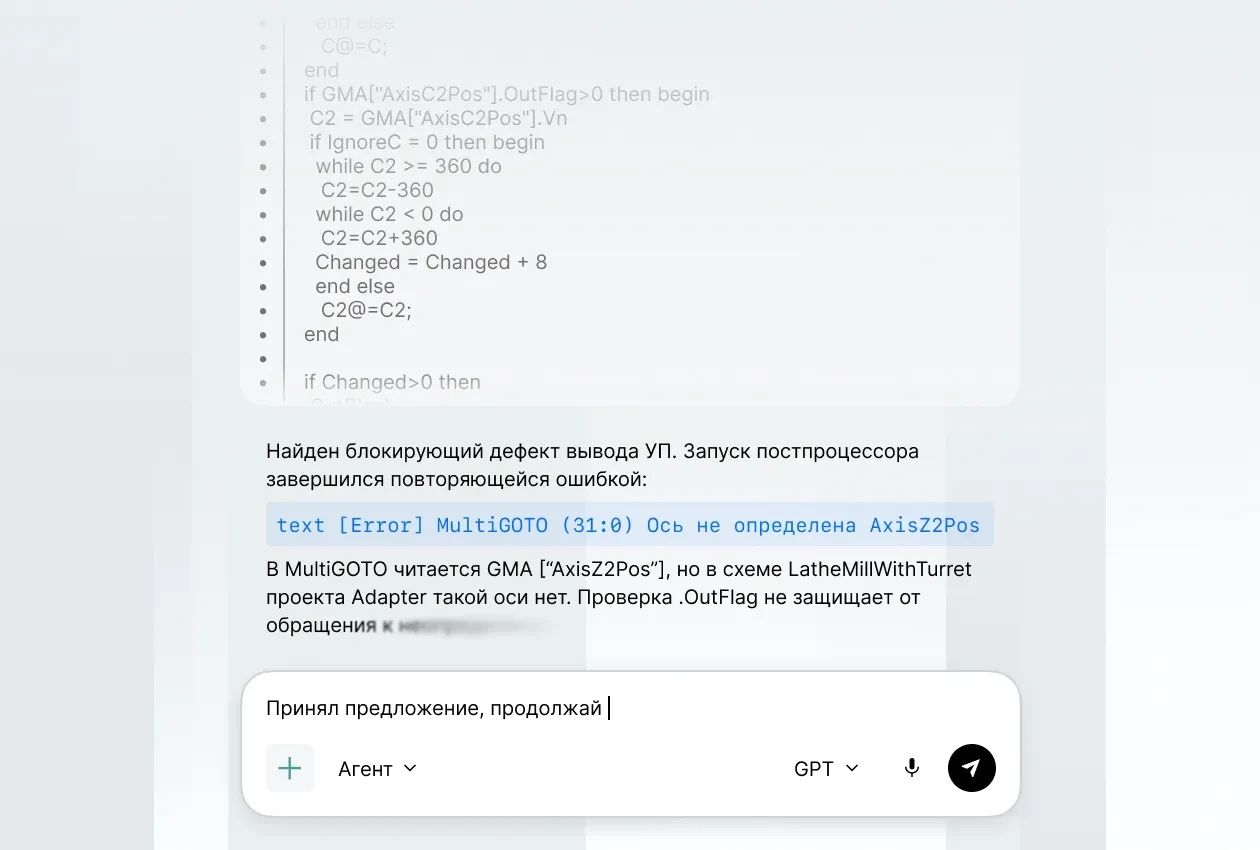

ИИ помогает разрабатывать и сопровождать постпроцессоры SPPX и .NET: находит команды CLData и обработчики, предлагает изменения кода, компилирует проект и проверяет его на тестовой задаче. Работать с ИИ можно через КамАгент или Visual Studio Code. Перед запуском на станке управляющую программу необходимо проверить специалисту

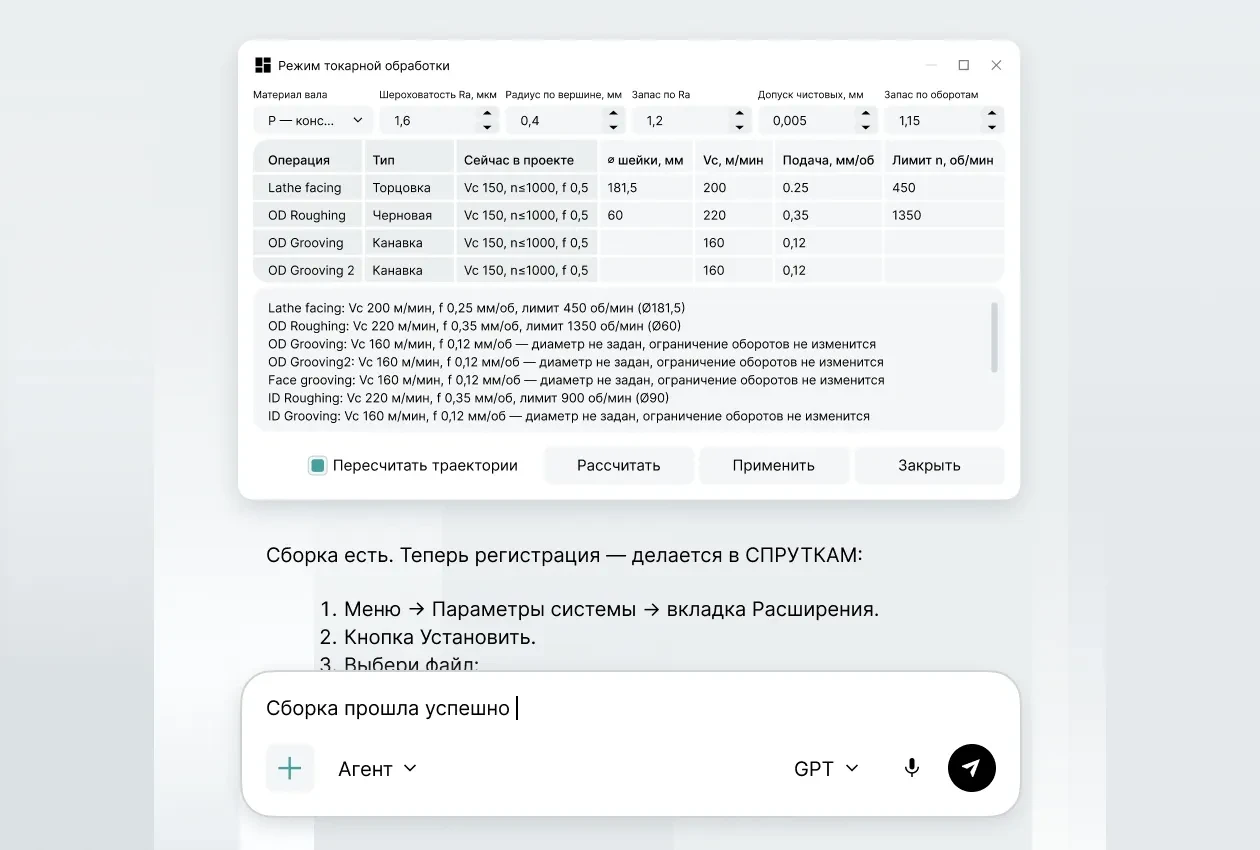

Используйте ИИ при разработке собственных расширений продукта. Он помогает работать с кодом и упрощает процесс создания и доработки расширений под ваши задачи
В СПРУТКАМ 20 обновили основные сценарии работы с проектом — от организации файлов и настройки параметров до просмотра траектории в браузере. Проект теперь можно открыть в браузере, посмотреть симуляцию и передать коллегам без лицензии на программу

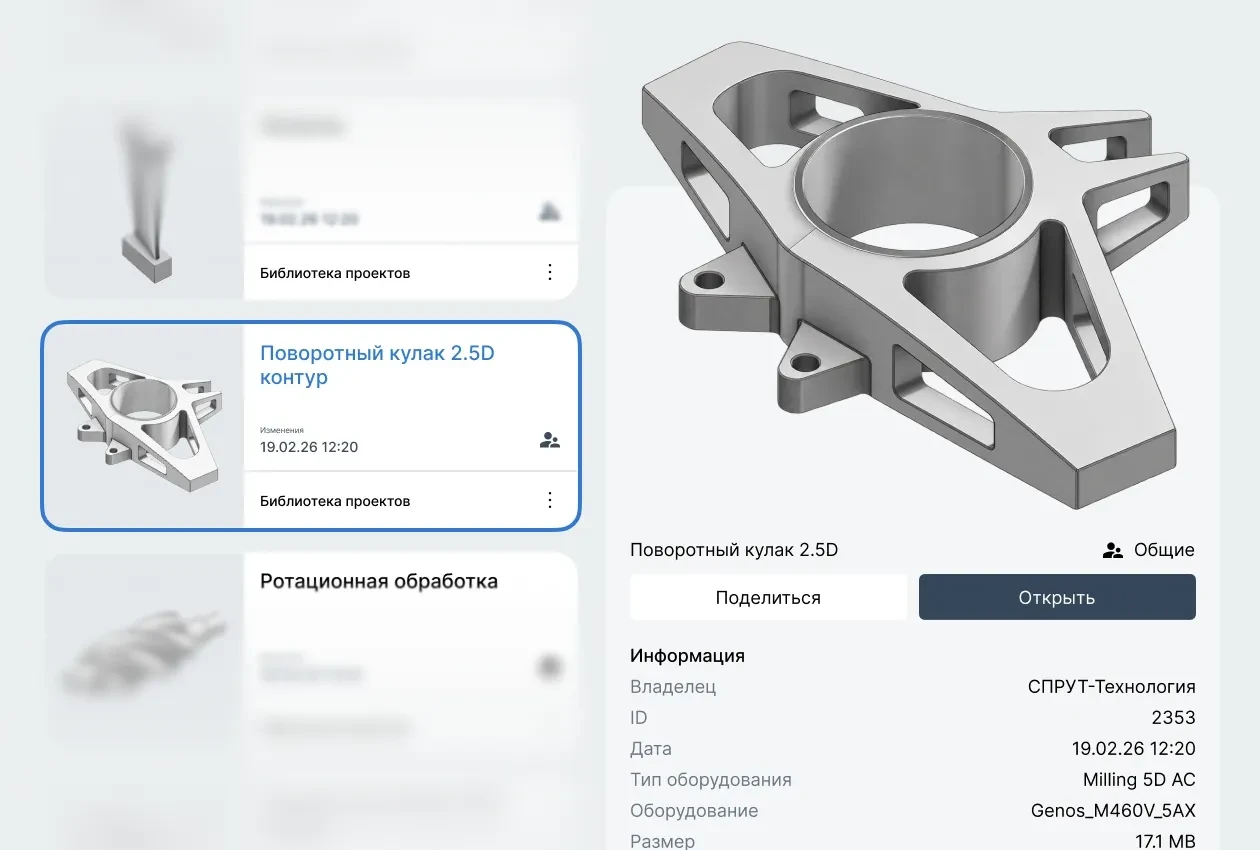

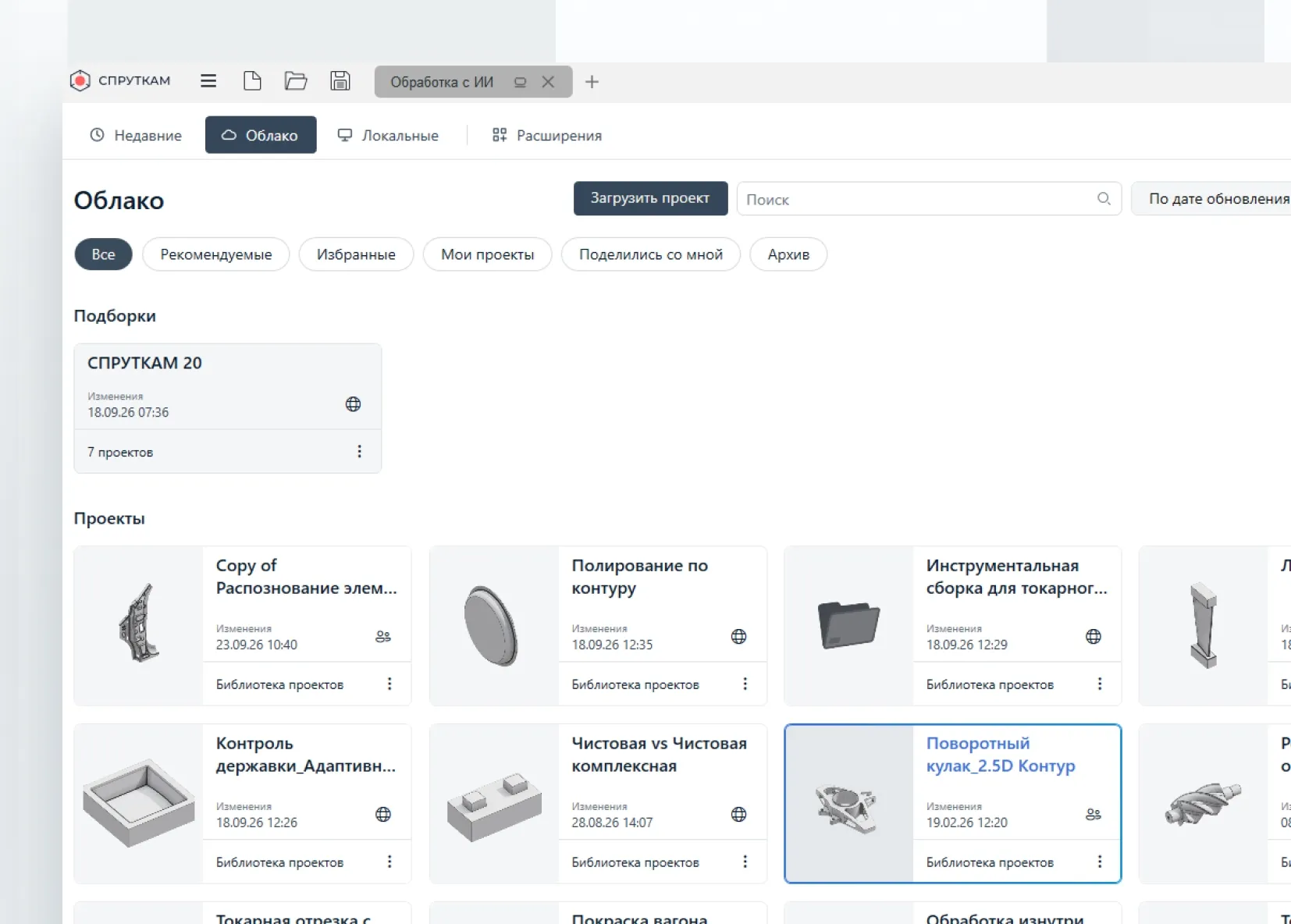

Проекты можно объединять в коллекции, а доступ к недавним, локальным и архивным проектам, библиотеке и расширениям собран в верхней панели. Менеджер лицензий получил обновленный интерфейс и теперь встроен в окно Домашней страницы

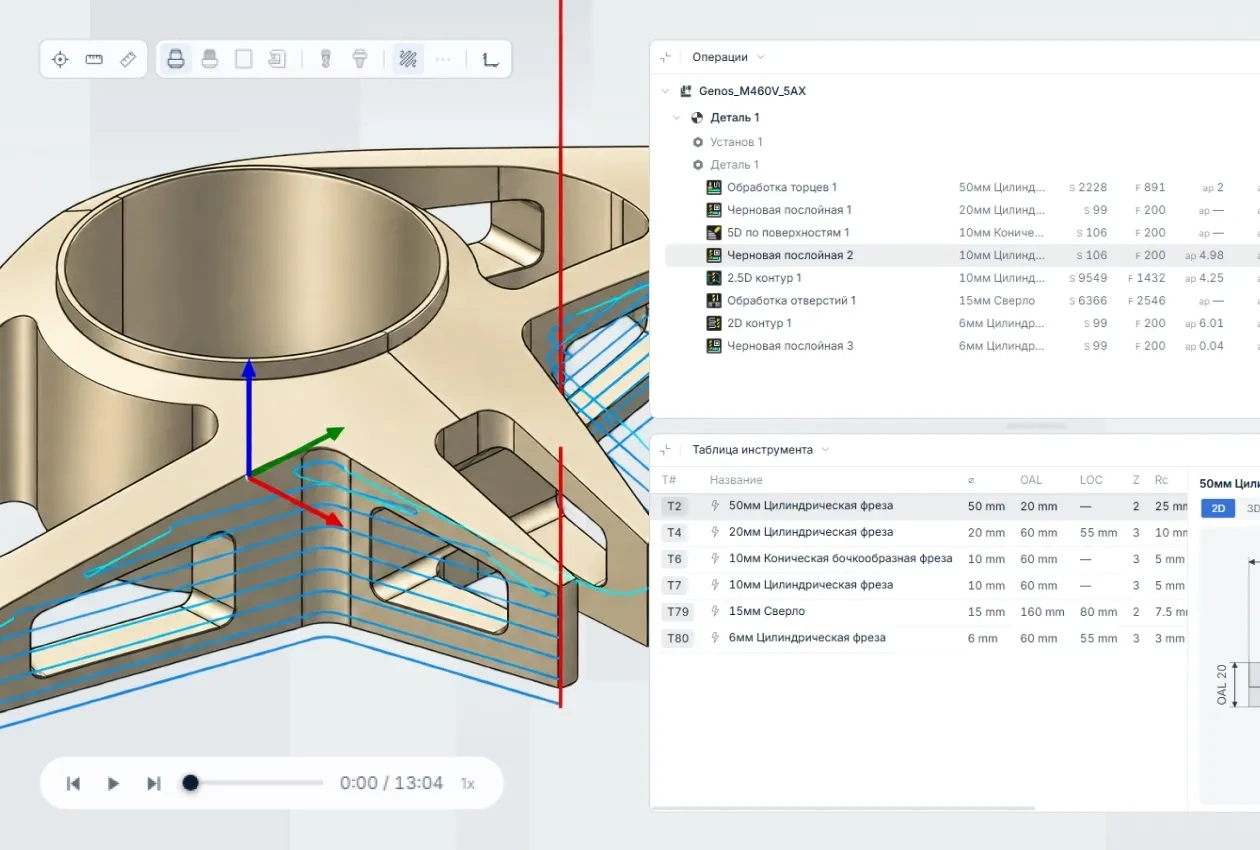

Новый сервис для работы с проектами. Проект можно открыть в браузере, посмотреть список инструментов и симуляцию обработки, а также получить РТК. Лицензия на СПРУТКАМ для просмотра не требуется. Доступом к проекту можно поделиться с коллегами через ссылку

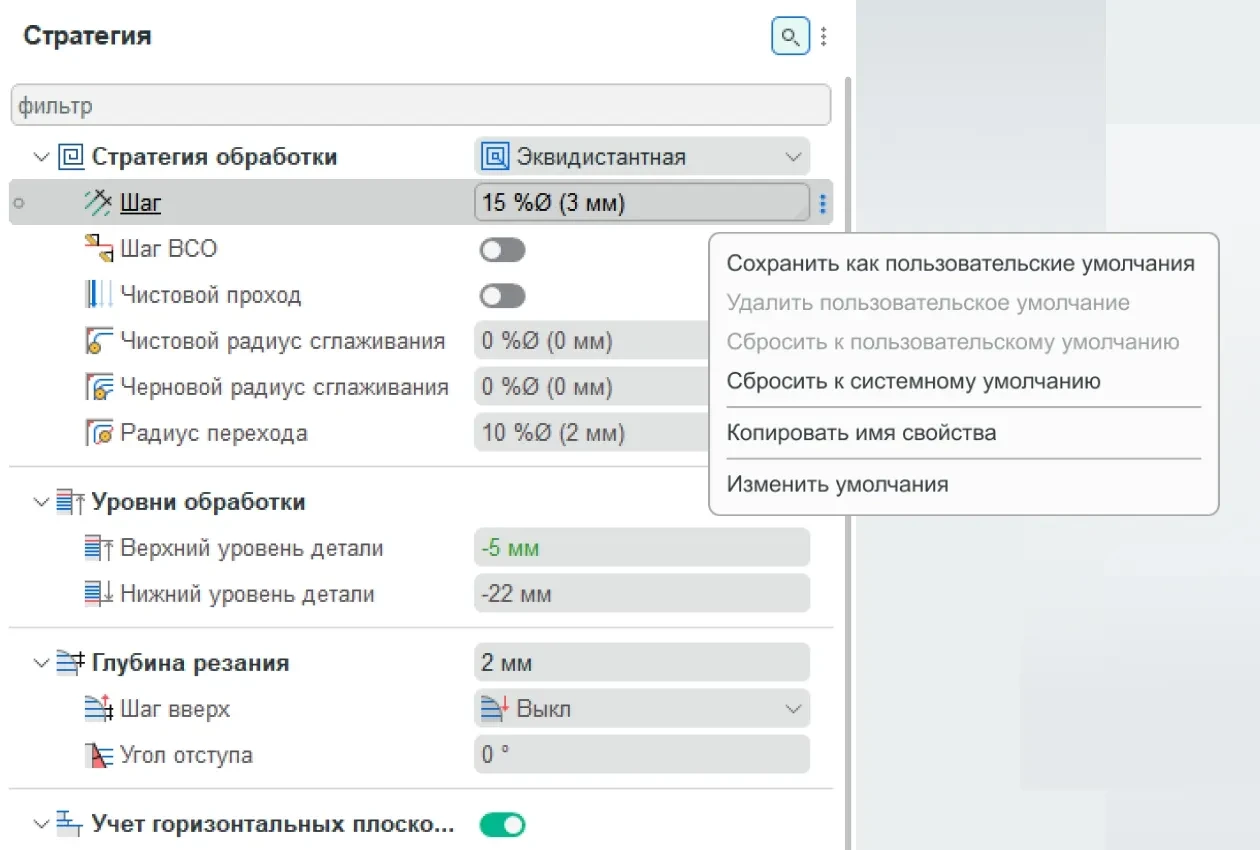

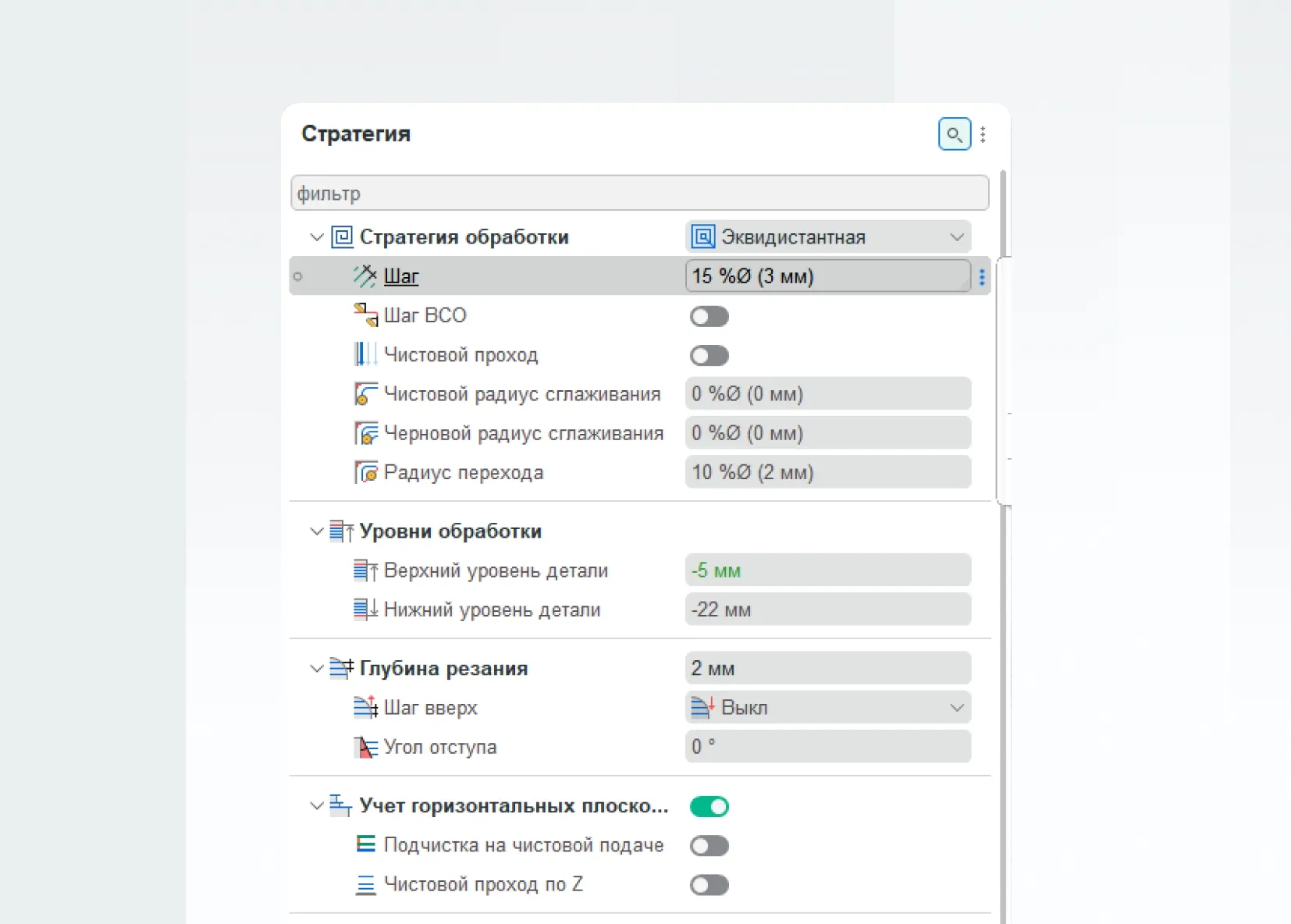

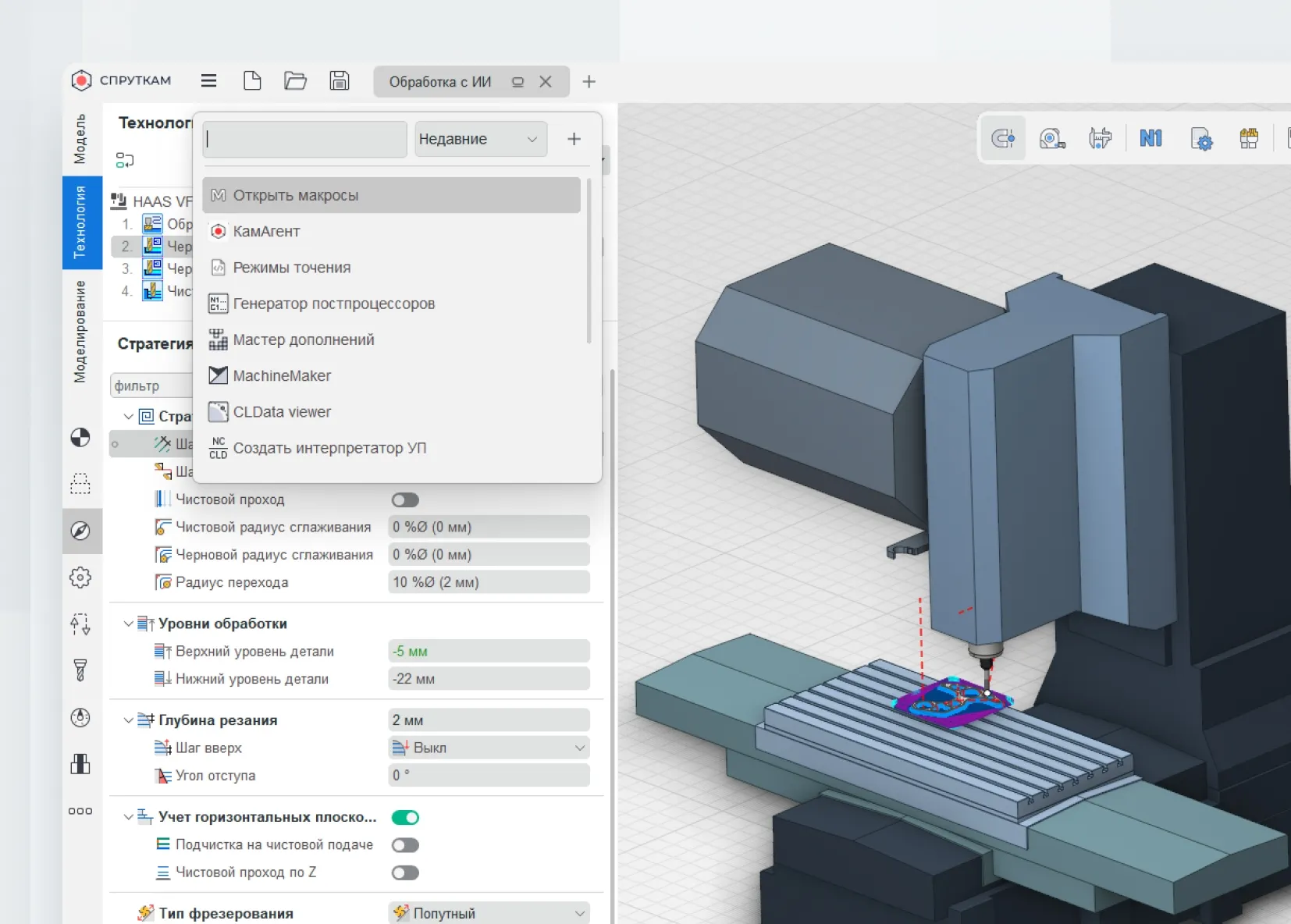

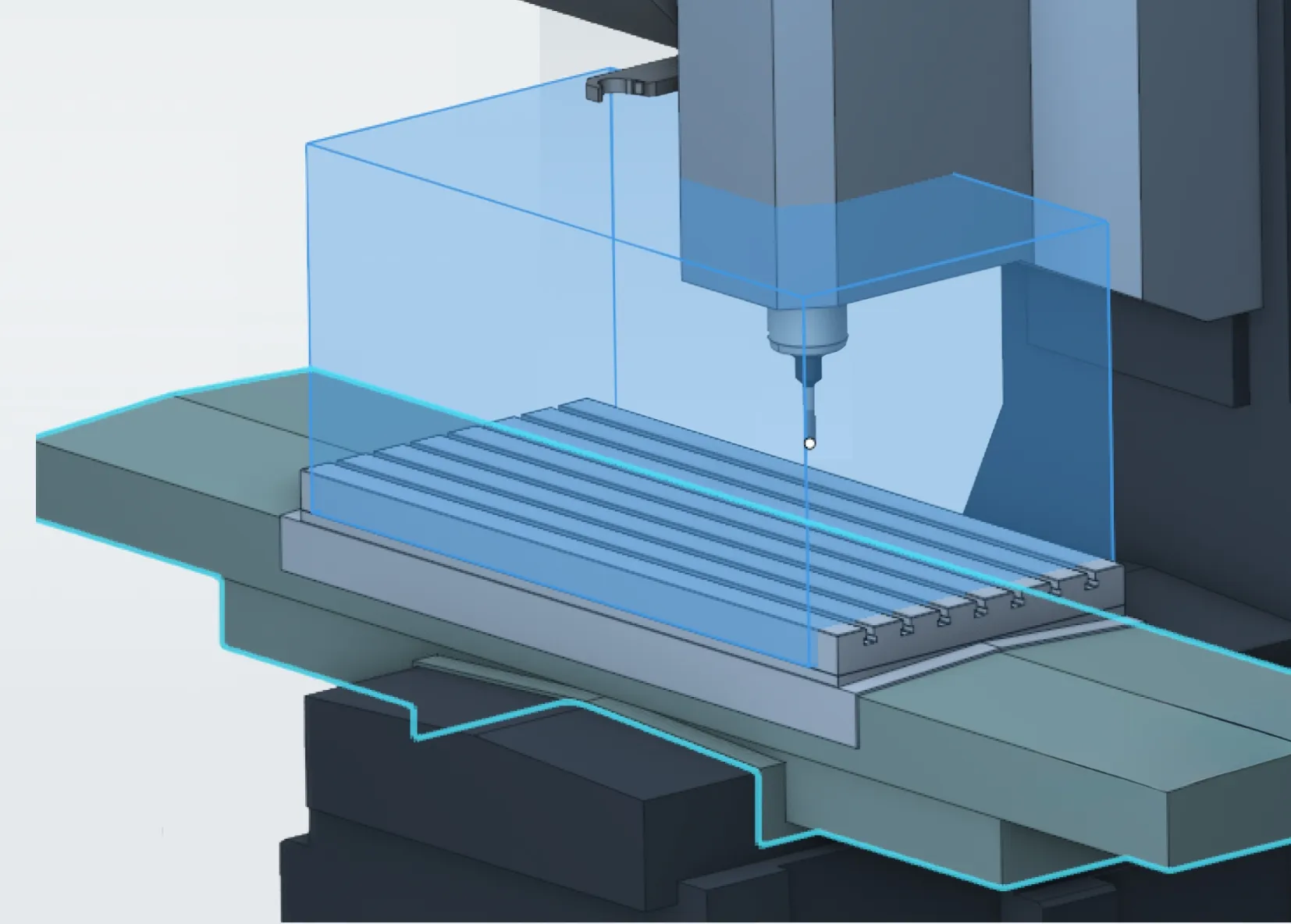

В инспекторе обновлены элементы управления, поиск и структура наладки. Нужные значения для любых параметров можно сохранить как параметры по умолчанию для новых проектов. Группа «Пределы станка» задаёт допустимые диапазоны осей, которые учитываются при расчёте траектории и карты осей. В списке операций можно заблокировать рассчитанную операцию, и система не будет пересчитывать траекторию для них. Новая панель «Утилиты» объединяет поиск и запуск встроенных и пользовательских инструментов.

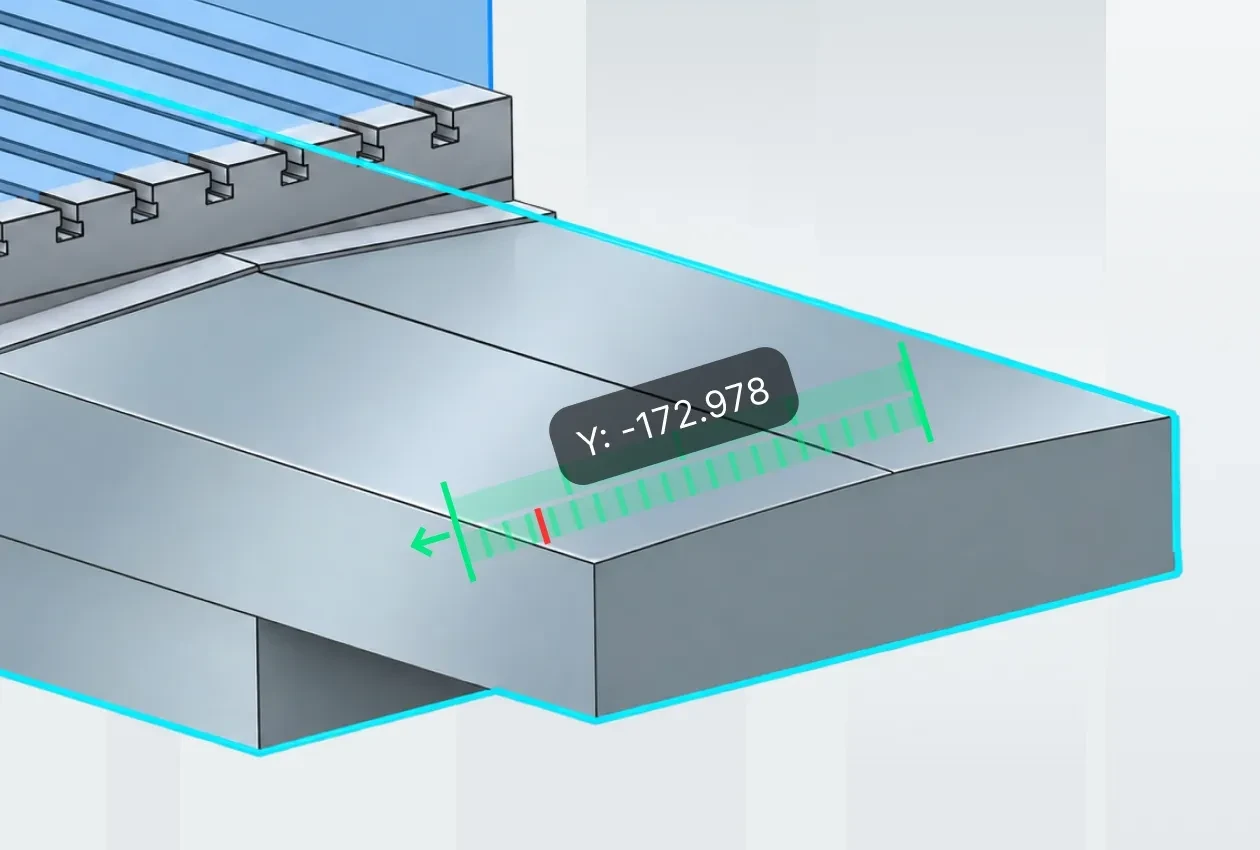

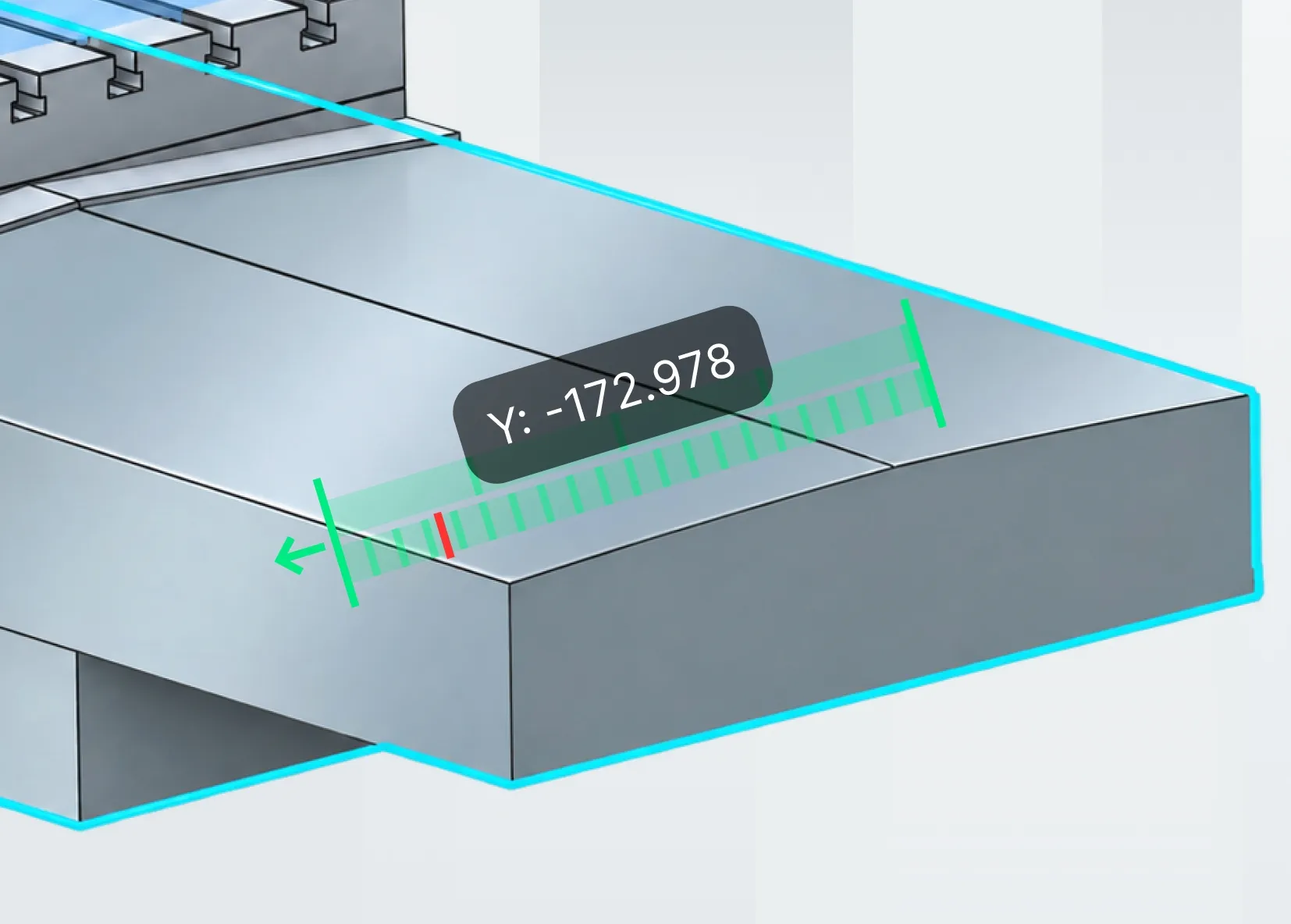

Для схемы оборудования добавили интерактивную линейку, которая показывает координаты и пределы перемещения оси. Видимость и прозрачность узлов станка можно настраивать, а также при приближении к заготовке элементы станка могут автоматически становиться прозрачными, не мешая выбору поверхностей. Для траектории доступны настройка отображения, нормали и маркеры точек. Добавили новый режим ограниченного вращения, который сохраняет выбранную локальную ось вертикальной на экране и позволяет вращать весь вид вокруг неё
Скачайте и установите новую версию, чтобы использовать новые операции, автоматизацию и ИИ-инструменты в своих проектах
