СПРУТКАМ 18
Новая версия ведущей отечественной CAD/CAM системы.
По мнению сетевого издания CNews, СПРУТКАМ — лучшая альтернатива зарубежным CAD/CAM-системам в России. И в этом году команда разработчиков постаралась, чтобы новая версия превзошла ожидания пользователей.
СПРУТКАМ 18 — это новые технологические операции, развитие текущего функционала, релиз API, релиз NC Тюнер.
Ниже подробнее, что нового.

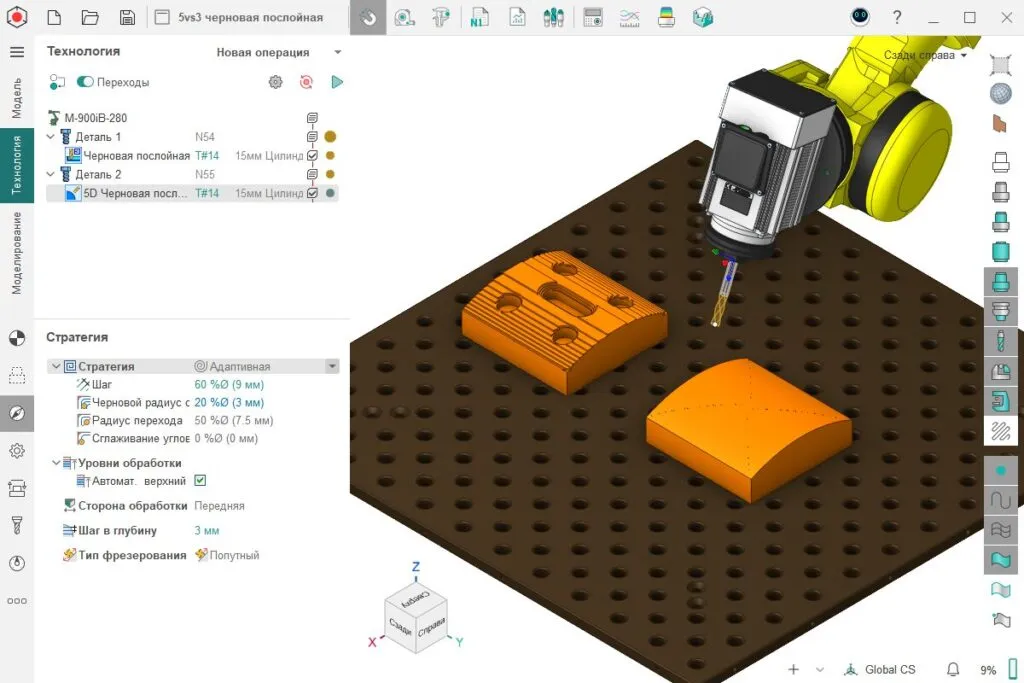

5D черновая послойная
Добавили новую операцию для обработки карманов с криволинейной поверхностью дна.
Можно обрабатывать как закрытые карманы, так и открытые, указав в качестве рабочего задания только поверхность.

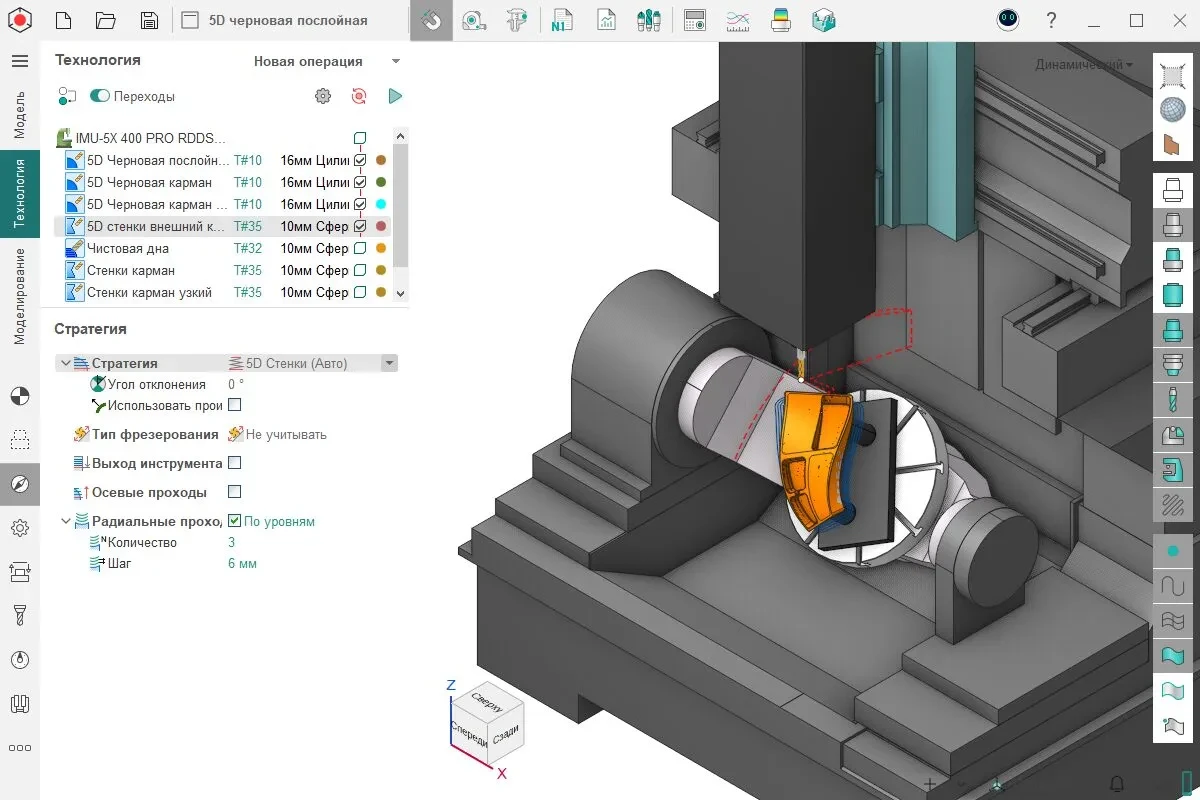

5D стенки или swarf
Новая операция доработки криволинейных стенок боковой гранью фрезы.
Это чистовая операция, но можно использовать черновые проходы.

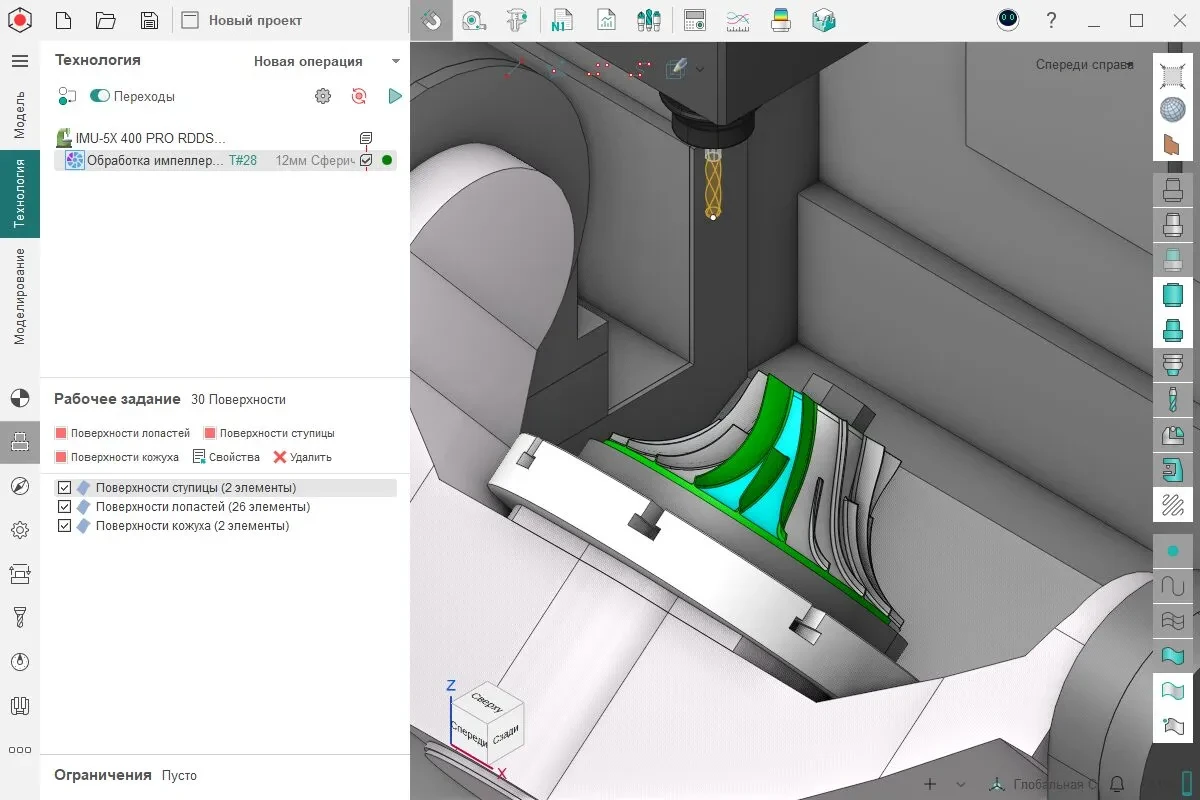

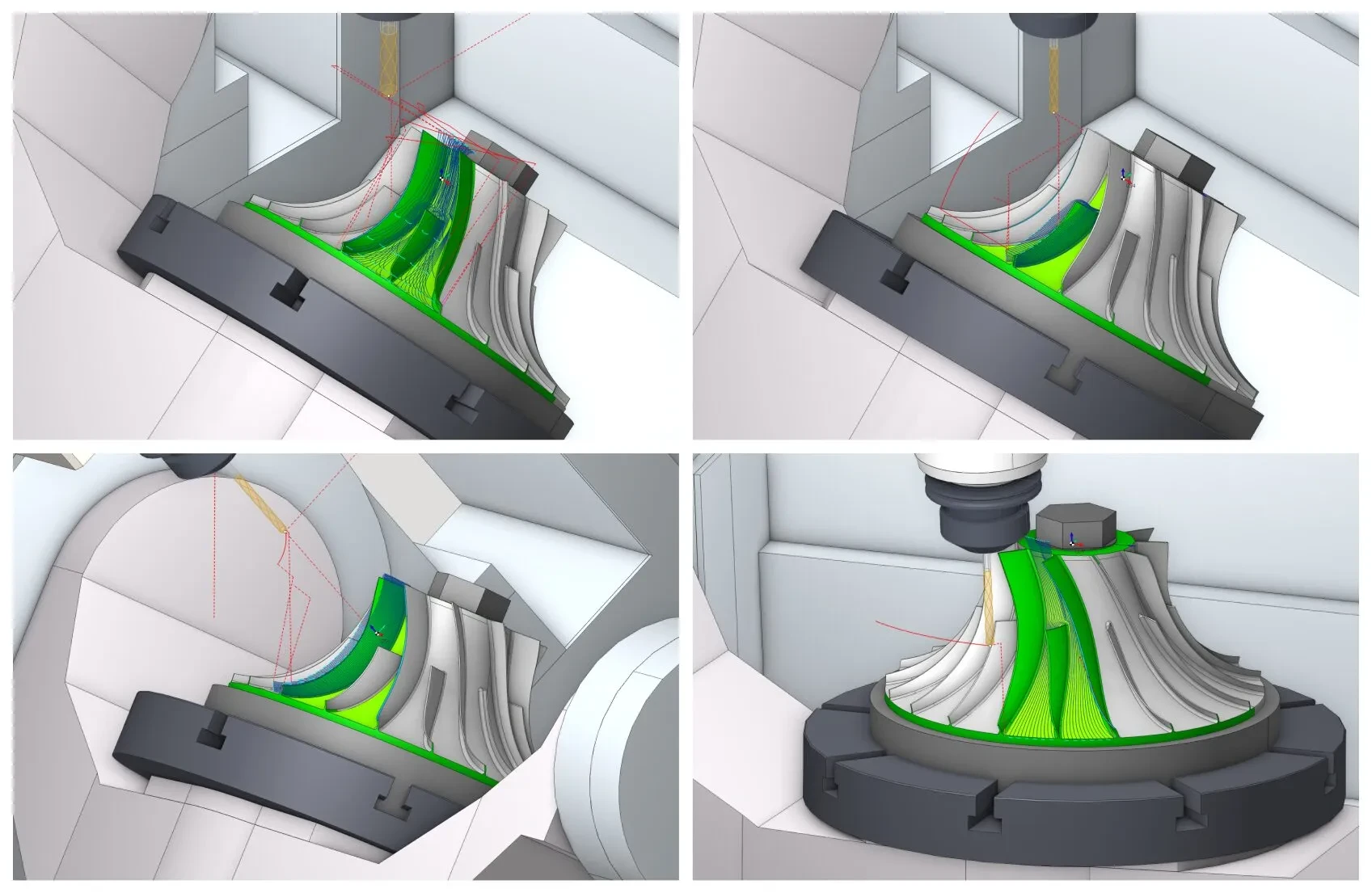

Обработка крыльчаток
Теперь в СПРУТКАМ 18 есть собственная операция для обработки крыльчаток.
Новая операция включает специализированные стратегии по виду обработки: черновая выборка, чистовая лопастей, чистовая ступицы, чистовая скруглений. И два способа расчета траектории: смещение от ступицы и преобразования между ступицей и кожухом.

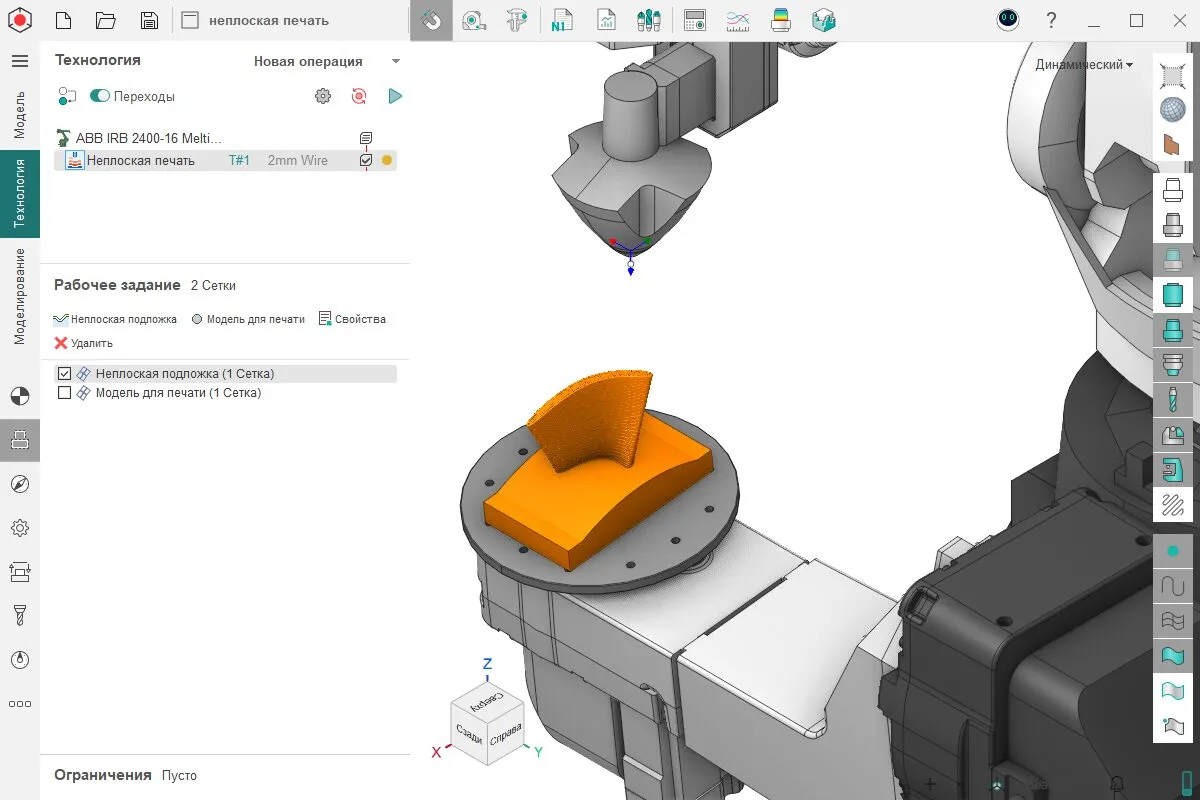

Неплоская печать
В СПРУТКАМ 18 появилась новая операция печати моделей на произвольных неплоских подложках для аддитивной технологии.

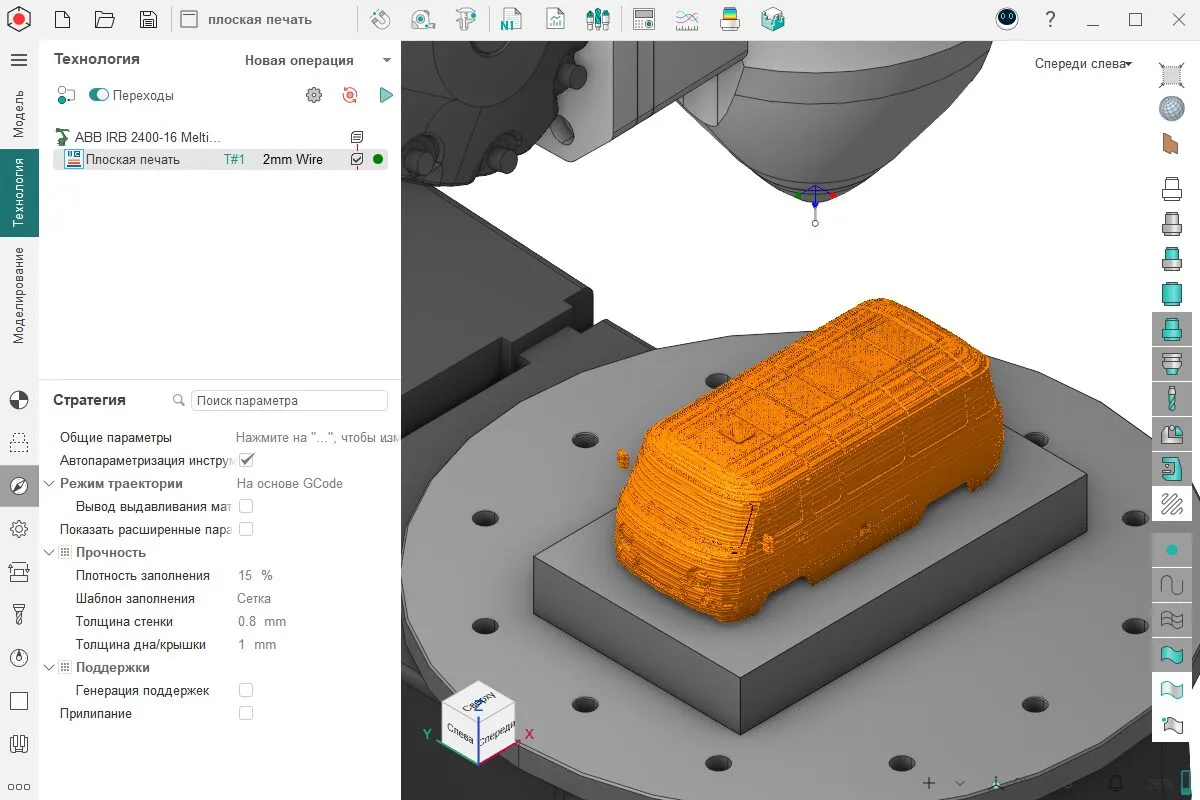

Плагин Cura в СПРУТКАМ 18
Добавили поддержку плагина как новую операцию — Плоская печать. Траектория для этой операции рассчитывается на основе настроек и параметров, используя CuraEngine, что является частью Ultimate Cura.
Вот инструкция по установке: Плагин Cura для СПРУТКАМ 18

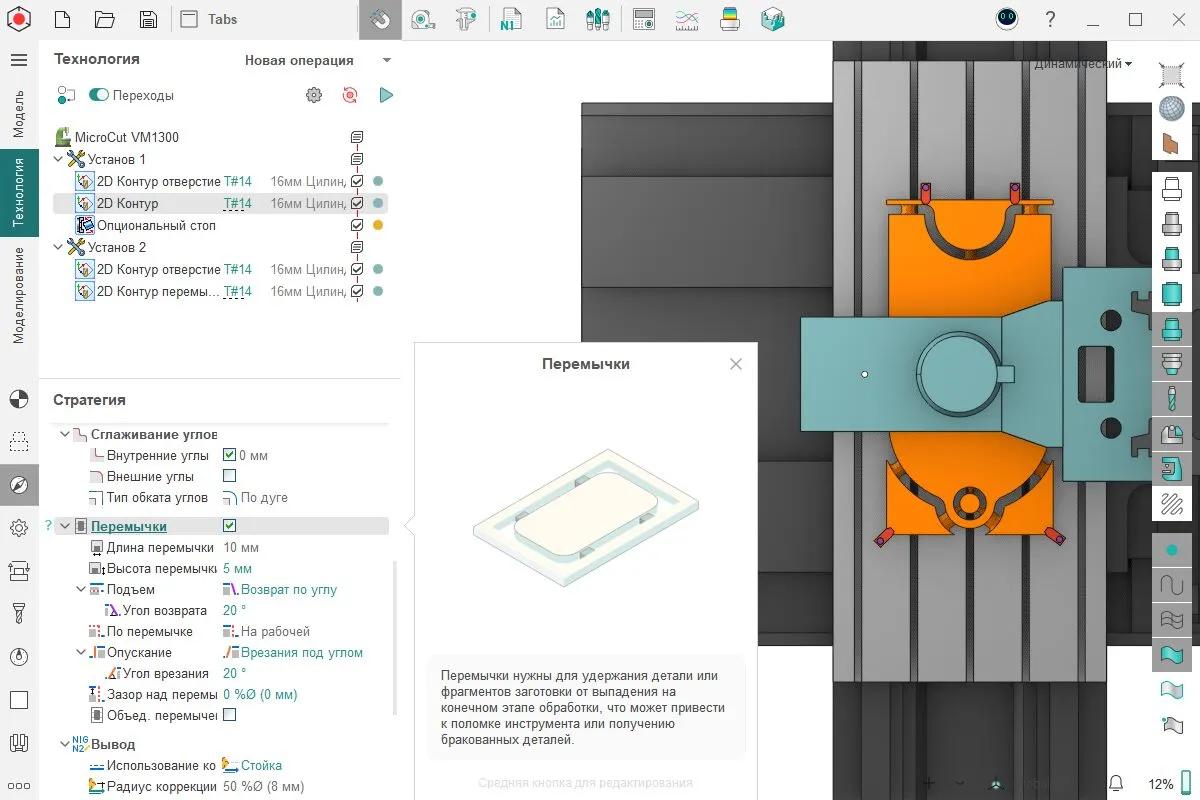

Перемычки
Добавили новую опцию Перемычки для операций 2D, 2.5D, 3D Контур.
Для перемычек можно настраивать параметры в Рабочем задании и на вкладке Стратегия. Или использовать интерактивный функционал.

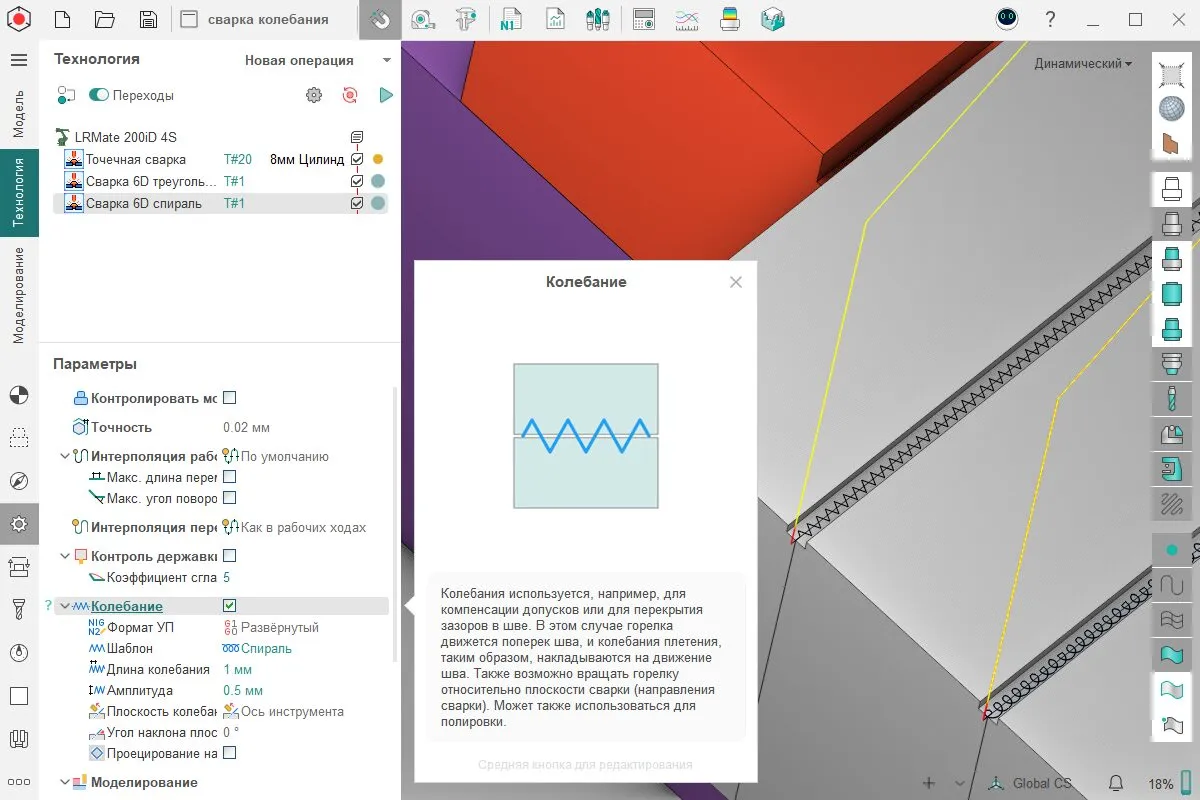

Колебания для траекторий сварки
Обычно траектория с колебаниями нужна для сварки, например, для преодоления допусков заготовок и зазоров между заготовками.
Опцию можно использовать для полировки или зачистки сварочных швов. Колебание доступно для операций Морфинг между двумя кривыми, 5D по поверхностям, 6D контур, Сварка 6D.

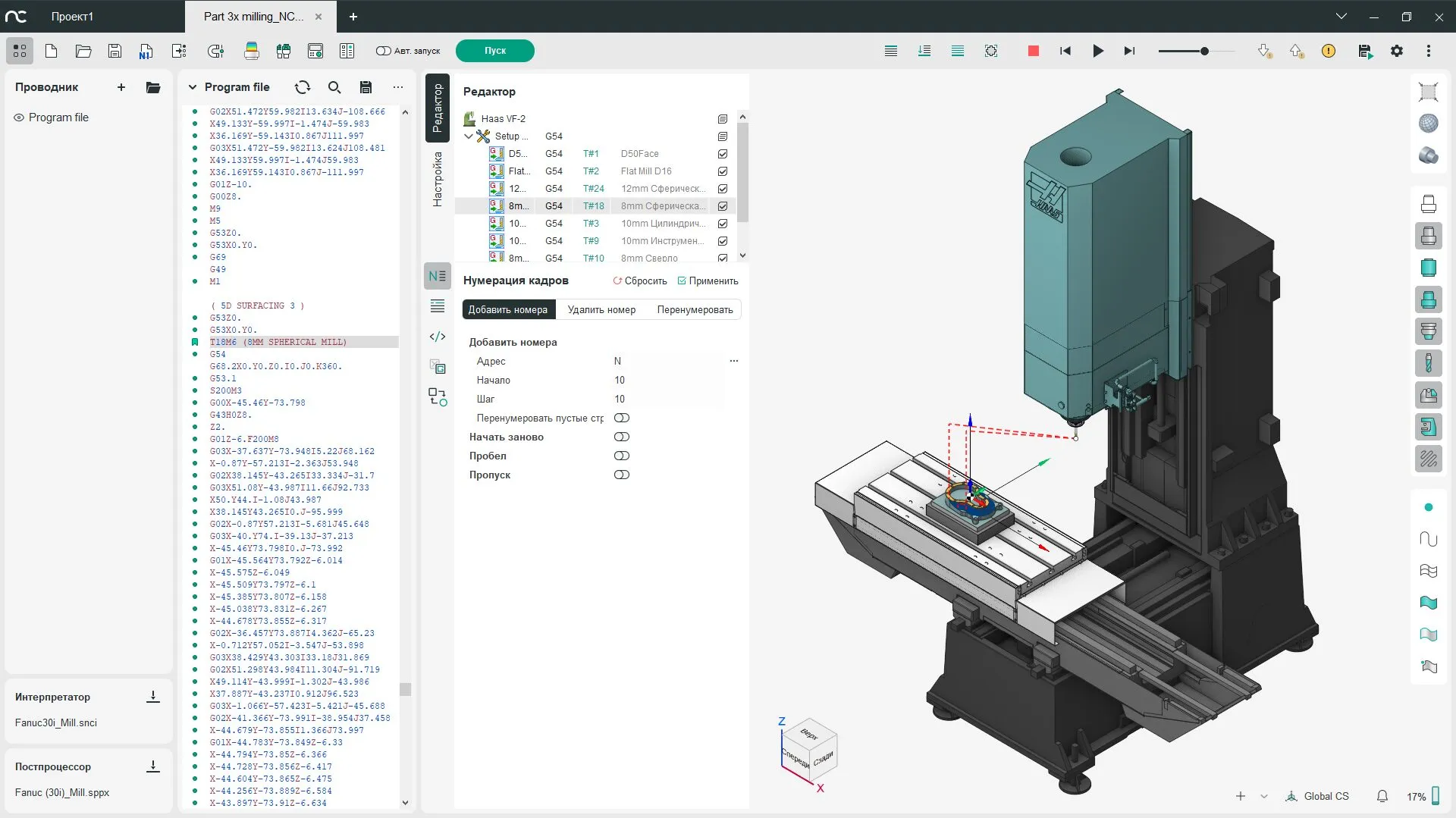

NC Тюнер
Вместе с релизом 18 версии команда разработчиков закончила работать над новым приложением для управляющих программ — NC Тюнер.
Дистрибутив программы доступен на сайте в разделе загрузки. Все подробности о функционале скоро на наших вебинарах в группе VK и на сайте.

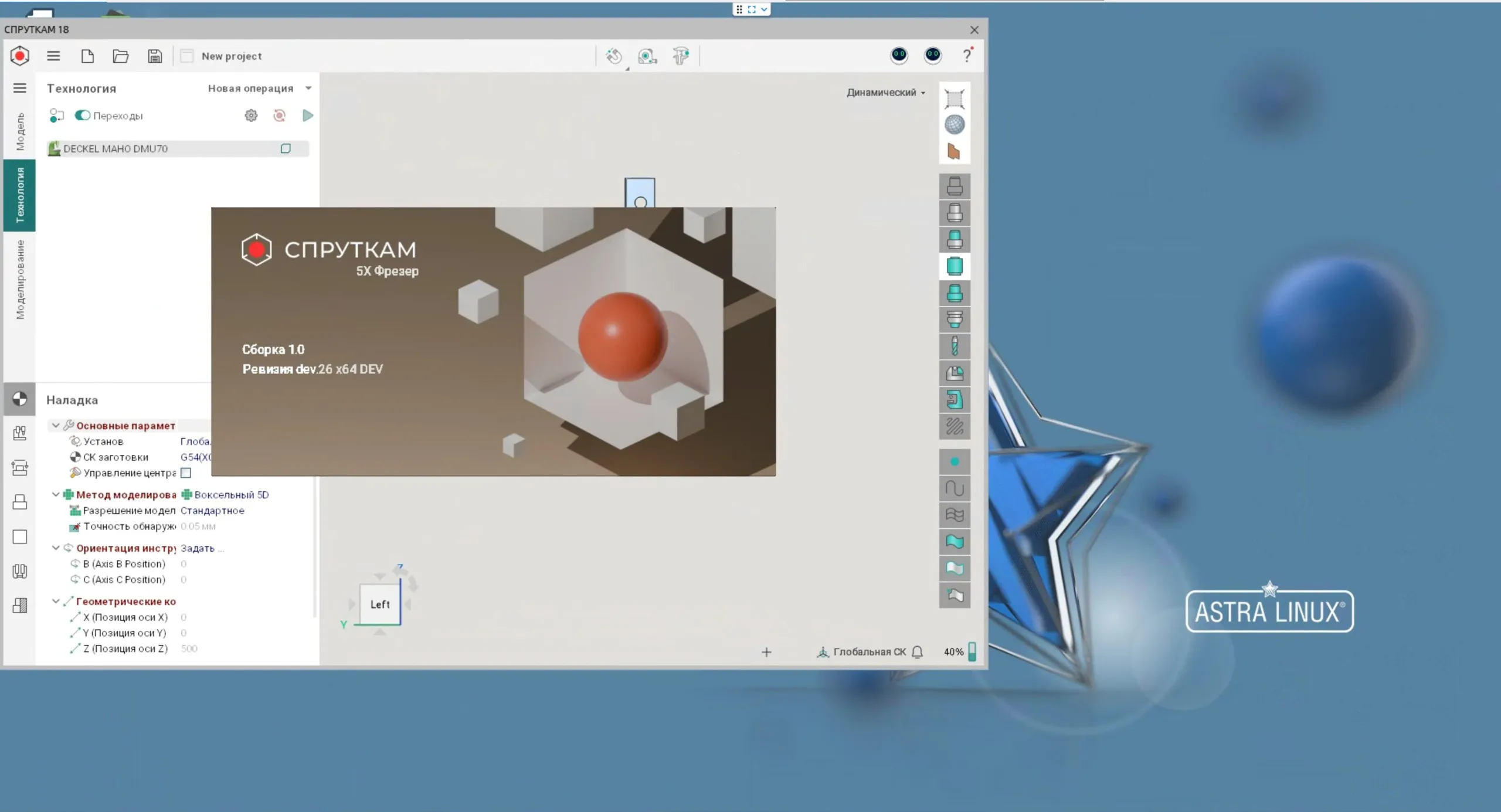

СПРУТКАМ для Linux Astra
Начиная с 18 версии СПРУТКАМ доступен для установки и работы под ОС Linux сборки Astra или аналогичных.
Дистрибутив программы и инструкция по установке скоро будут доступны на сайте в разделе загрузки.
Общие улучшения и обновления
- В СПРУТКАМ 18 интерфейс практически не изменился.

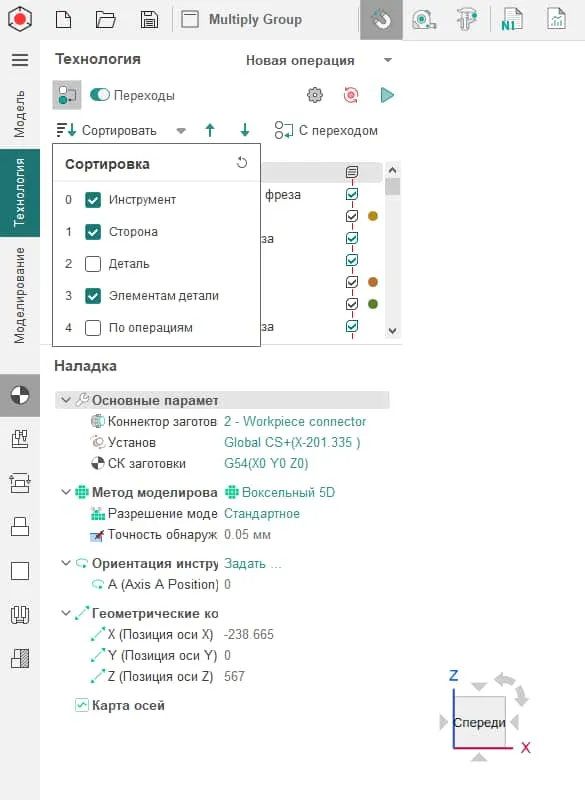

- Изменили расположение и состояние кнопки Сортировка. И добавили новый тип по Элементам детали.
- Обновили значки в инспекторе параметров и большую часть всплывающих подсказок.
- Добавили Видовой куб. Теперь стало гораздо проще выставить, например, изометрический вид.

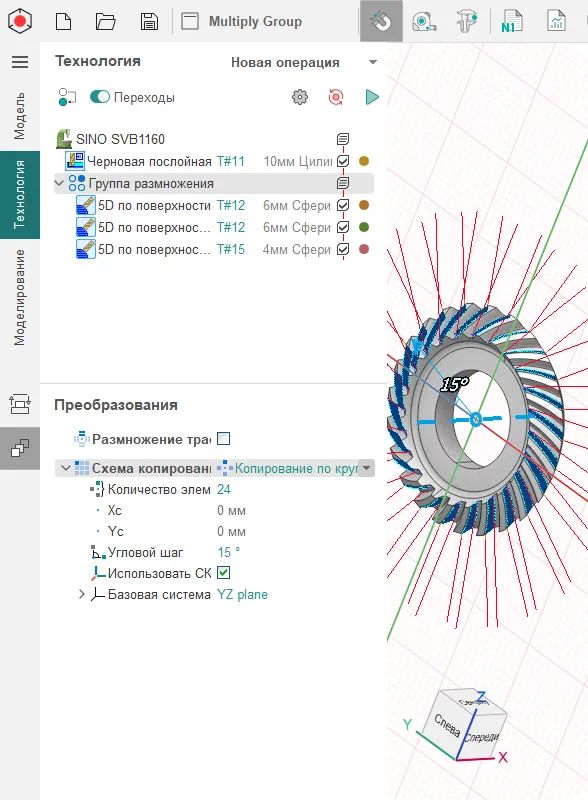

- Добавили новую опцию в структуру проекта Группа размножения. Теперь появилась возможность копировать траектории группы операций для обработки типовых элементов детали.
- Копирование осуществляется по правилам вкладки Преобразование.
- Для группы операций работает режим Сортировка.

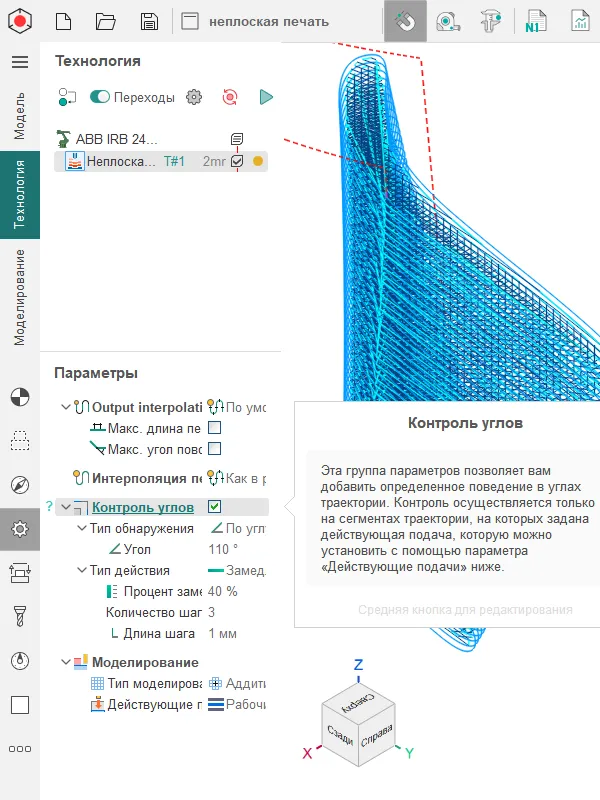

Опция доступна на вкладке Параметры. Позволяет управлять подачей в углах траектории инструмента для операции Неплоская печать.

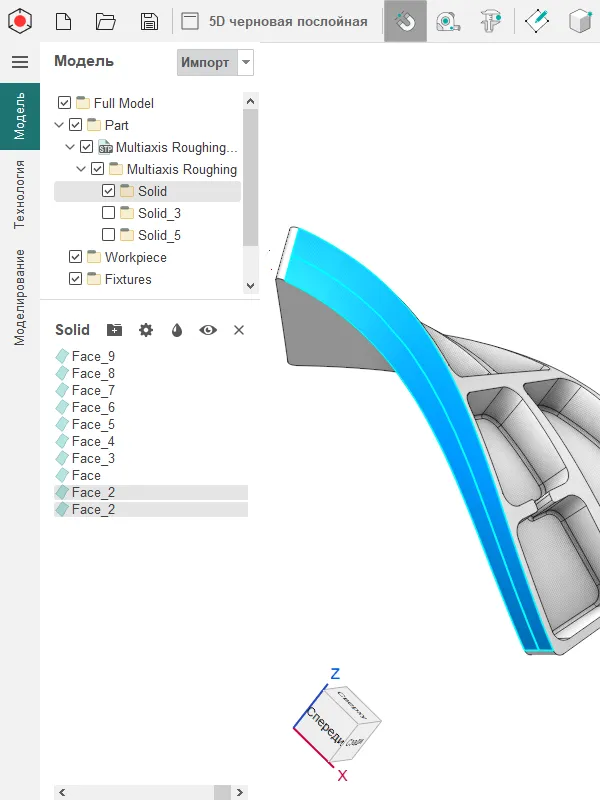

Обновили функционал инструмента Извлечь изолинии. Добавили новую опцию Разделить грани. С её помощью можно разделить поверхность на две грани.
Угол по кривой
Для операций Черновая ротационная и Ротационная обработка добавили опцию Угол по кривой.

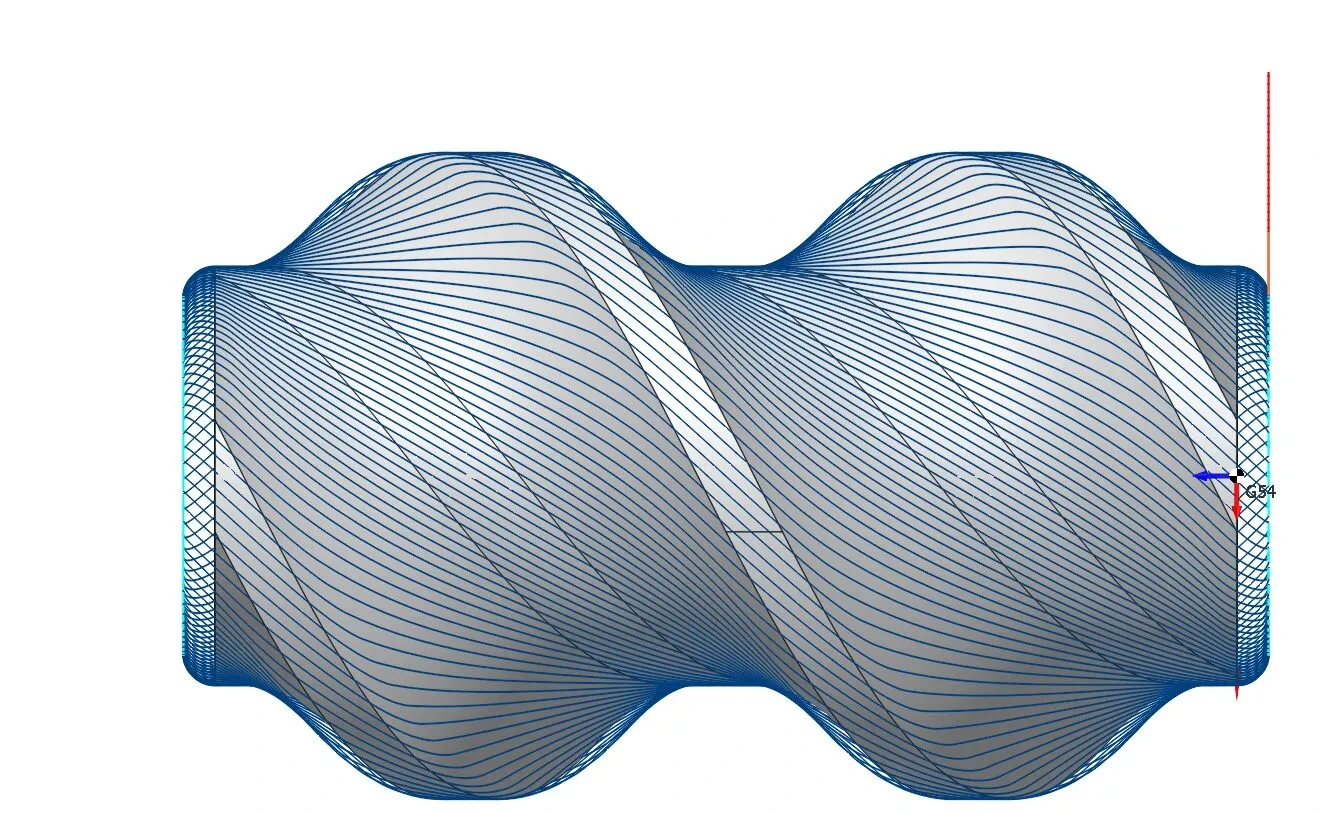

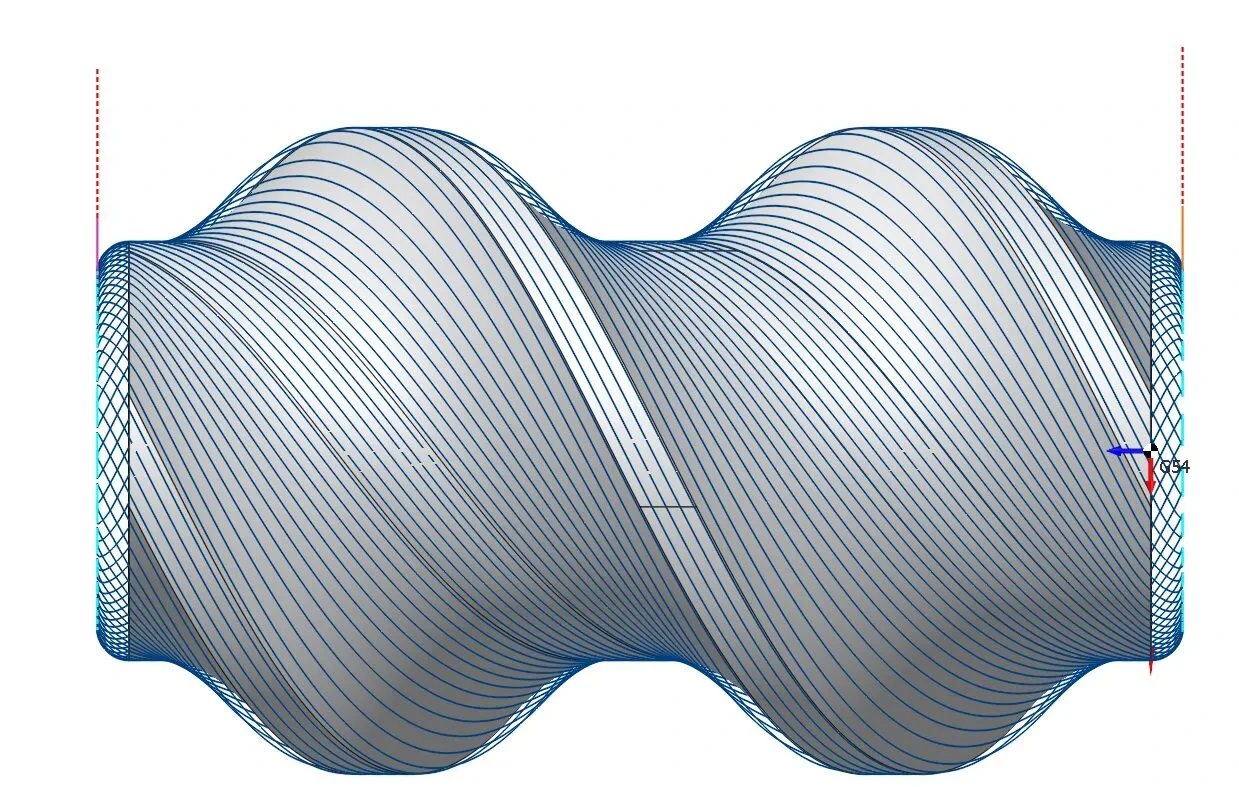

На рисунке слева показан угол 45 градусов, на втором рисунке автоматический угол в соответствии с функцией Угол по кривой.

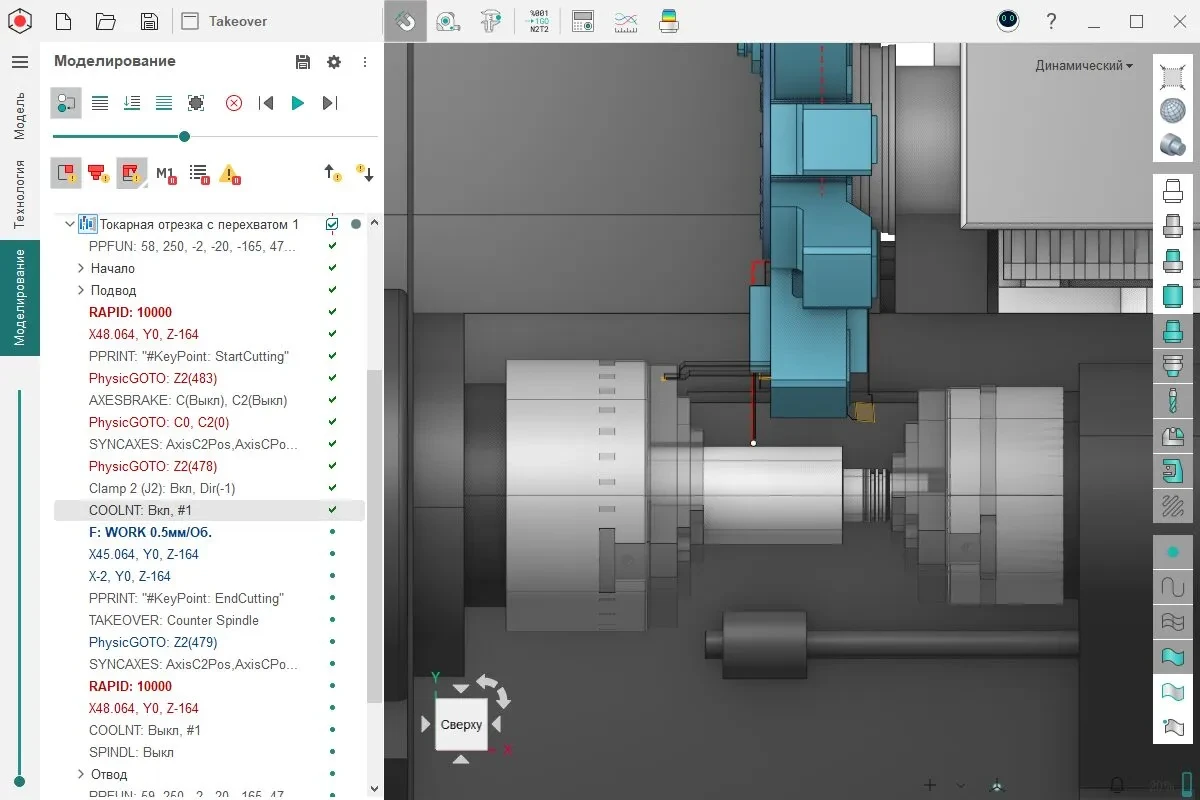

Токарная отрезка с перехватом
Теперь есть новая операция для отрезки заготовки с переносом ее в контр шпиндель. Достаточно задать диаметры разжима и зажима кулачков. На вебинаре Александр Грошев рассказывал про этот функционал подробно: Перемещение и перехват детали на токарном станке.
И обновили операцию токарный перехват за счет введения фазовой синхронизации

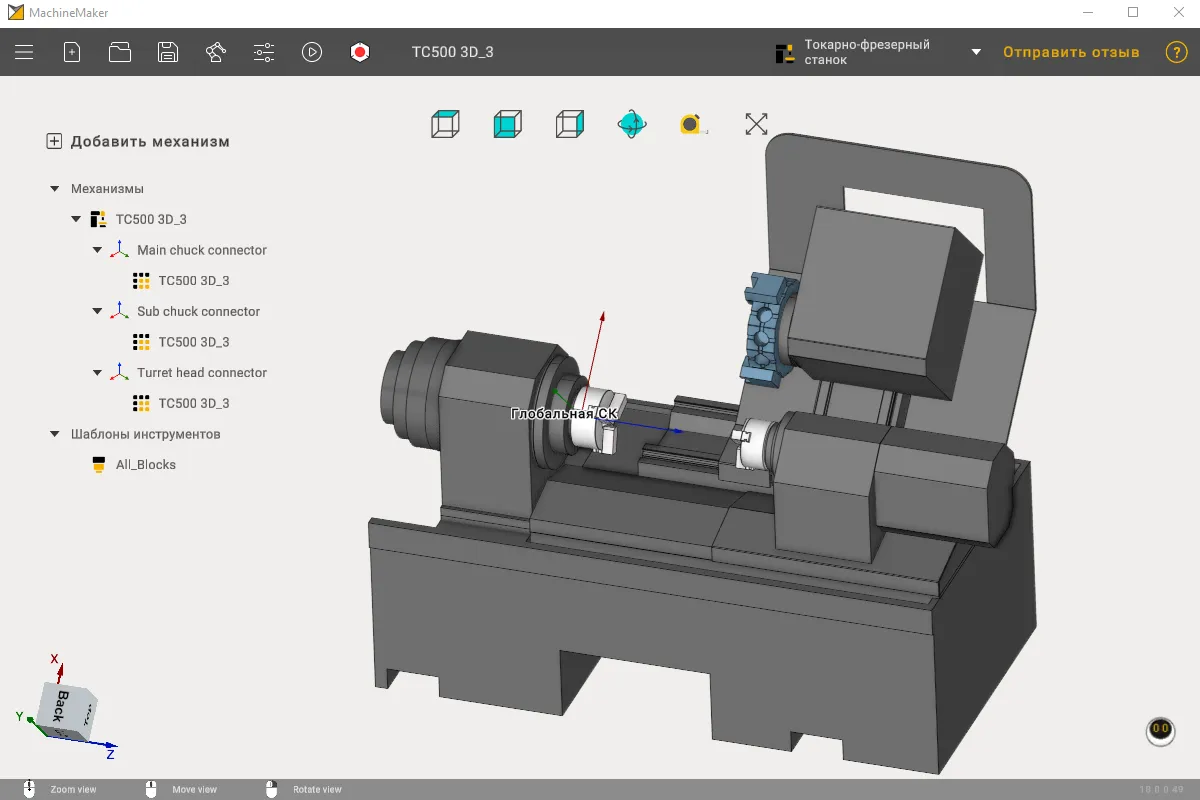

Токарно-фрезерные станки в машинмейкере
Теперь машинмейкер поддерживает токарно-фрезерные станки. Можно собрать станок с одним револьвером и подвижной пинолью или контршпинделем.
На вебинаре Анатолий Скоробогатов рассказывал про этот функционал подробно: Сборка токарно-фрезерного станка в машинмейкере.
Релиз API
Вместе с выходом новой версии команда компании СПРУТ-Технология готова представить API для СПРУТКАМ. С помощью API сторонние разработчики могут добавить пользовательские пункты меню, плагины и расширения для улучшения функциональности программы, автоматизировать запуск генерации управляющих программ, настроить прямой импорт 3D моделей. Сейчас функционал API проходит этап тестирования и активно дорабатывается. И хотя проблем с работоспособностью нет, рекомендуем работать с осторожностью. Пример реализации нового функционала с помощью API — новая операция Плоская печать на основе расчетов CuraEngine. Все подробности доступны в руководстве пользователя.
Вебинар по СПРУТКАМ 18
08 октября провели вебинар по СПРУТКАМ 18 в нашей группе VK.
На вебинаре рассказали о новинках СПРУТКАМ 18.
