Новый дизайн
Практик перенял обновленный дизайн от промышленной версии SprutCAM. Мы перерисовали окна написания Технологии, Моделирования, 3D КАДа и некоторые другие.
Также, мы изменили логику поведения программы. Что позволило сделать дизайн более лаконичным. Теперь новые пользователи осваивают программу значительно быстрее.
Еще, мы увеличили размер мелких элементов, подобрали мягкие цвета и сделали плавные формы. Плавный и воздушный дизайн позволит работать в программе комфортнее для глаз.
Новый дизайн работает быстро и плавно.

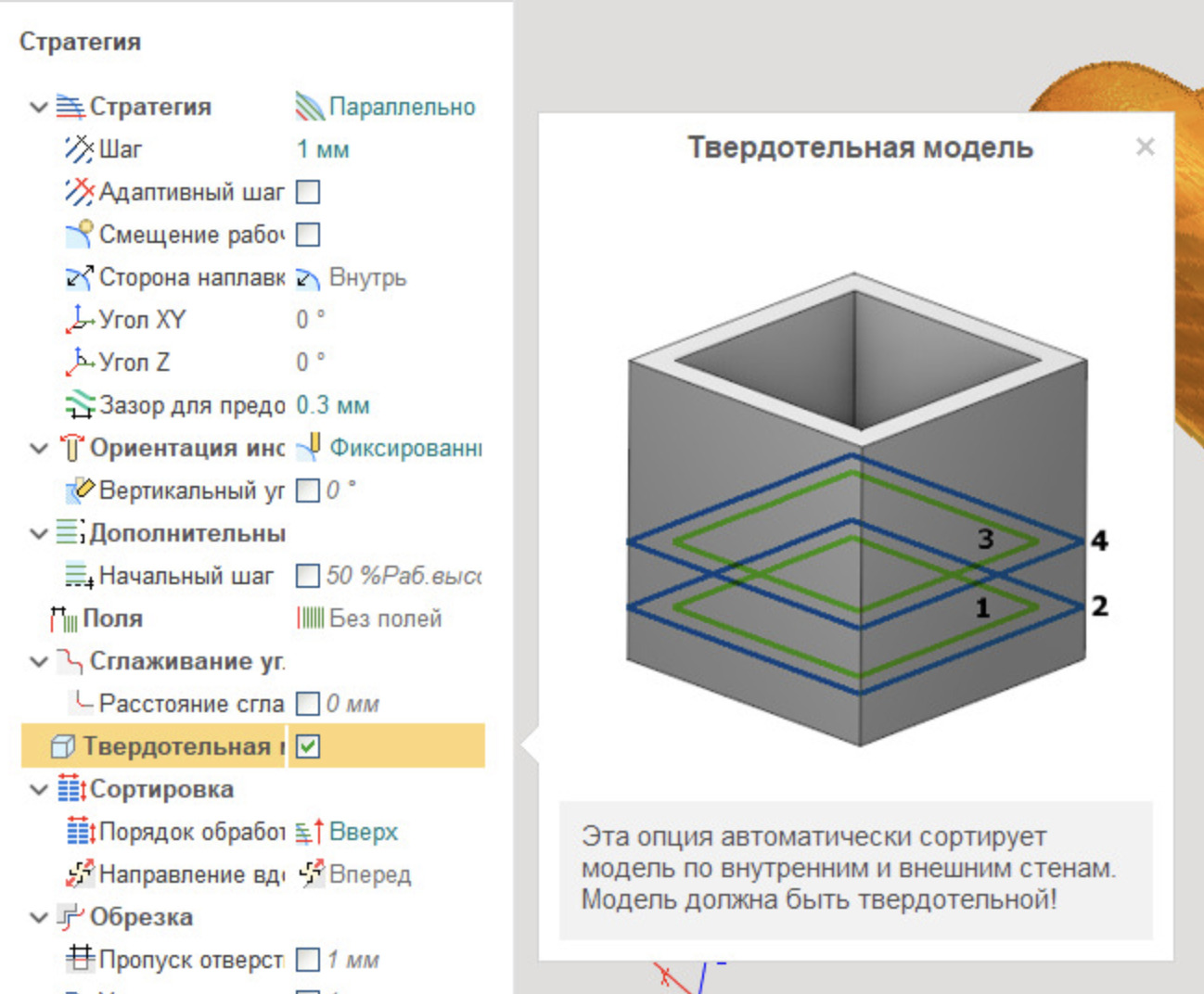

Добавили подсказки
В Практике появились умные подсказки.
Умные подсказки это всплывающие окна с информацией, которые появляются при наведении на параметр. Подсказки интерактивные и наглядно показывают где и как используются параметры операции.
Умные подсказки ускорят ваш прогресс при изучении Практика.

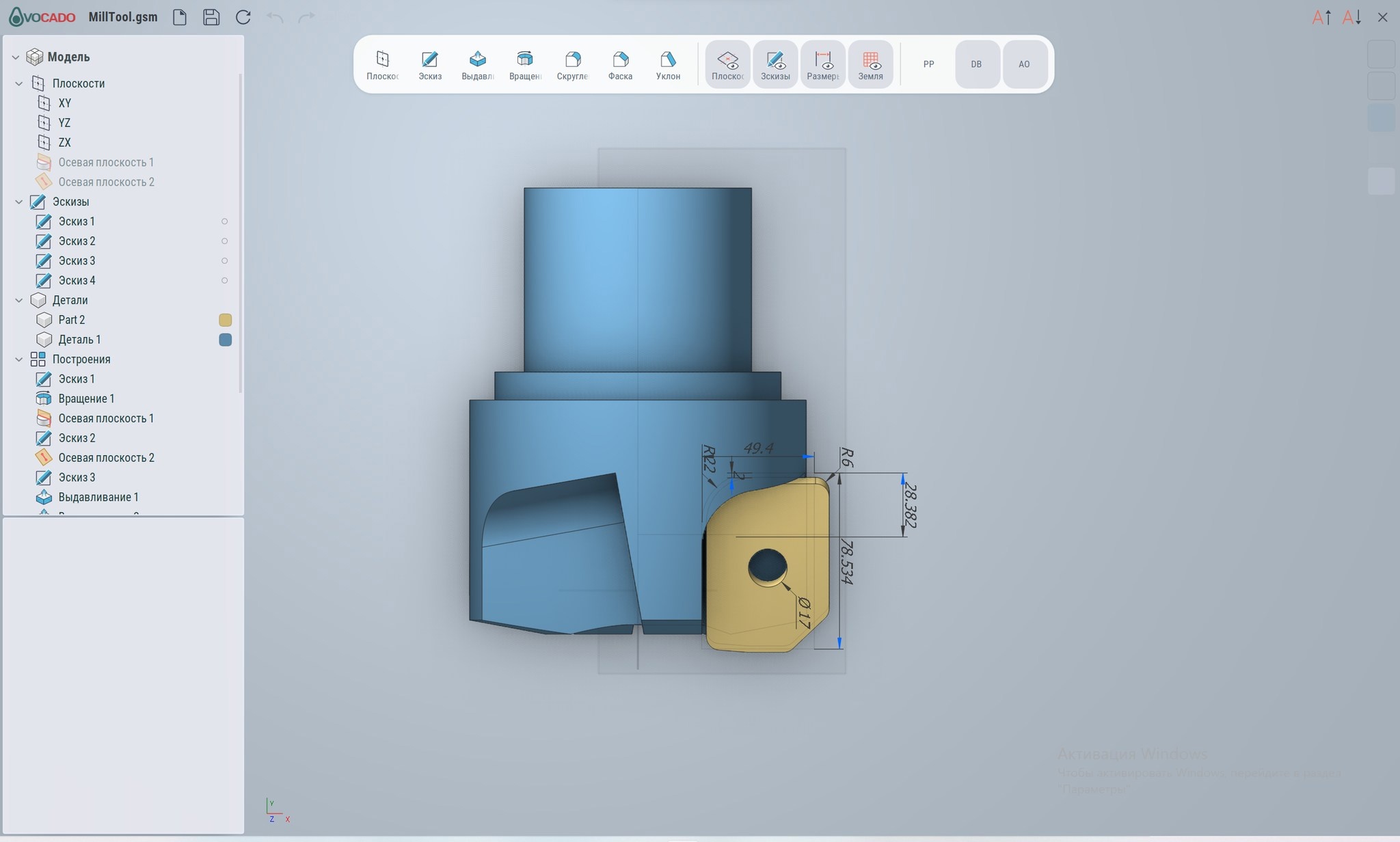

Обновили 3D CAD
Напомним, что Практик с 15 версии включает 3D CAD модуль, с помощью которого вы можете проектировать детали и оснастку.
В КАДе также обновили новый дизайн и улучшили его стабильность.
Добавили новые инструменты для эскиза:
- дуга по трем точкам,
- дуга по центру и двум точкам
- круговой паз
- обновили скругления/фаски

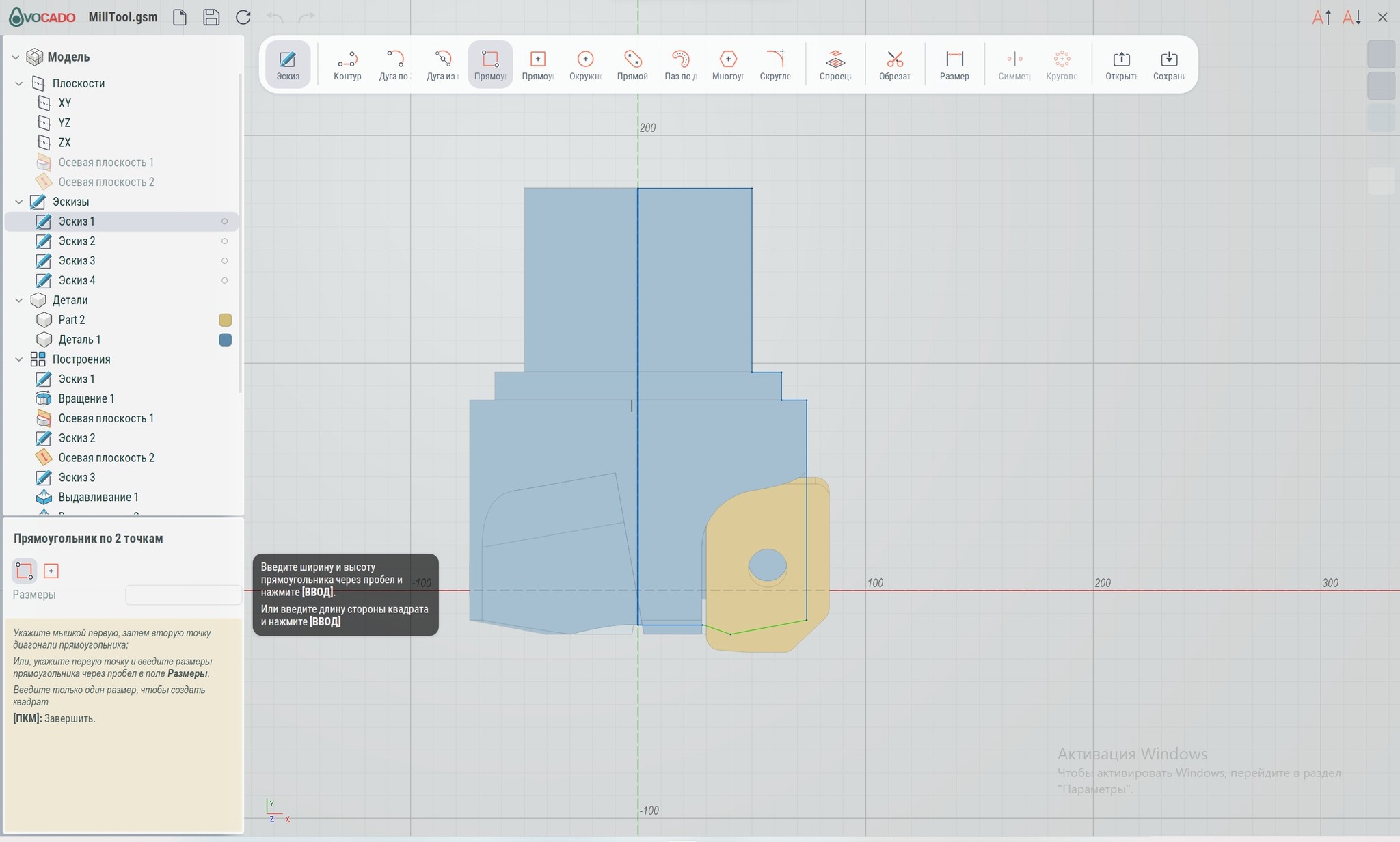

Обновили рабочий процесс создания эскиза:
- улучшена графика
- добавили элементы управления видимостью
- добавили возможность множественного выбора
Улучшили функцию выдавливания. Теперь можно одновременно выдавливать сразу нескольких областей эскиза. Привязка к другим граням и точкам модели во время выдавливания теперь интуитивно понятная и простая.
Улучшили функцию вращения. Теперь ее можно использовать для нескольких областей эскиза сразу. Ось вращения можно легко определить перетаскиванием.
Новые способы определения плоскости:
- смещенная плоскость
- касательная плоскость
- плоскость через ось
- срединная плоскость.
Обновили функцию размножения элементов по шаблону. Теперь ось шаблона можно определить перетаскиванием.
Улучшили работу 3D CAD с остальными инструментами CAM системы. Можно привязываться к точкам и граням существующей геометрии во время построения эскиза или перетаскивания поверхностей.
Добавили панель управления видимостью для объектов, добавили возможность импорта кривых, ребер и граней из 3D-модели в эскиз.
Теперь 3D модель можно создать в любой локальной системе координат или на основе любого объекта другой 3D-модели.
3D модель можно преобразовать, например, переместить, повернуть и т. п. с помощью команды пространственные преобразования.
Обновили 2D CAD
В Практик кроме 3D CAD имеется и 2D CAD.
2D CAD используется для:
- создания моделей по контуру
- создания 2D операций
- обозначения рабочих и не рабочих зон
В 2D CAD также новый дизайн.
Добавили геометрические ограничения. Они позволяют сохранить конструктивную концепцию при редактировании модели.
Ограничения задаются для отдельных объектов или могут использоваться для связи группы объектов. При редактировании группы объектов, геометрический процессор Практик меняет чертеж с учетом заданных ограничений и связей.
Подробнее о 2D CAD можно почитать в обновленной документации.
Улучшили режимы размножения траектории
В размножение траектории добавили новые параметры. Теперь размножать траекторию можно по оси. Добавили новые схемы размножения, а также, добавлен долгожданный режим ручного размножения траектории.
Среди прочих, добавили схему размножения «копирование по кругу (макс. удаленно)». Такая схема позволяет автоматически изменить оптимальный порядок обработки. Например, для операции сварки, так как там важно после первого элемента перейти к максимально удаленному элементу от исходного, а не к соседнему.
Полезно для сварки, но может использоваться где угодно.
Добавили новые постпроцессоры
Количество поддерживаемых постпроцессоров выросло с 6 до 8:
- Mach3
- NCDrive
- NCStudio
- LinuxCNC
- Syntec
- PureMotion
- PUMOTIX
- RichAuto
Кроме этого, для лицензии LinuxCNC добавили второй постпроцессор. Он нужен тем у кого нет автоматической смены инструмента. Старый постпроцессор также доступен.
Напомним, что постпроцессор идет в комплекте с Практик.
Добавили 3D модель ЧПУ станка 4040
В Практик можно использовать 3D модели станков, но только тех, что идут с программой.
Использование 3D модели станка позволяет полностью визуализировать обработку с учетом кинематики. Кроме этого, Практик учитывает узлы станка при расчете УП и автоматически определяет столкновения либо выход за рабочую зону.
Мы услышали просьбу наших пользователей и добавили в дистрибутив 3D модель станка 4040.
Добавили возможность отката обновлений
Теперь можно откатить обновление в Практик и восстановить предыдущую версию, если что-то не устраивает.
Улучшили твердотельное моделирование обработки
Обновленный алгоритм показывает результат обработки с большей точностью, чем при воксельном типе моделирования.
Особенно это заметно для крупных деталей с мелкими элементами.
Добавили инструмент для упрощения 3D-модели
Новый функционал для облегчения любой 3D-модели. Данный инструмент позволяет интерактивно удалять внутренние грани и мелкие объекты у модели при экспорте.
Так же, может использоваться при экспорте оснастки
На этом пока все, мы рассказали о самых важных новинках и обновлениях которые появились в Практик. Практик продолжает развиваться. В ближайших планах у нас выпустить видео курс быстрый старт в Практик и провести вебинар с ответами на вопросы.
