Когда на ЧПУ станке используют операцию измерения

Измерительные операции, как правило, состоят из циклов измерений.

Операции измерения используются для устранения расхождений между реальными и расчетными данными. Такие расхождения возникают, когда данные из CAD/CAM системы не совпадают с фактическим данными.

Операции измерения используют что-бы:

  • Получать реальные размеры ответственных поверхностей деталей с визуальной индикацией на станке;
  • Выявлять неточности в размерах инструмента;
  • Контролировать поломки инструмента;

Вы можете создавать свои собственные циклы измерения с индивидуальными свойствами.  Новые циклы измерения будут храниться в библиотеке.  Эта библиотека может использоваться совместно с другими пользователями.

Подробнее →

Как работат операция измерения

Основной задачей операции измерения является получение данных о фактическом положении заготовки либо состоянии инструмента. После получения этих данных станок производит корректировку системы координат для исключения погрешностей.
Погрешности возникают из-за того, что проектируемое положение заготовки отличается от его фактического положения

1
Станок запускает УП с операцией измерения

2
Станок получает данные при измерении

3
Станок корректирует систему координат для устранения погрешностей

4
Станок обрабатывает деталь с учетом корректировок

Попробуйте SprutCAM сейчас

Скачайте 30-дневный триал
Скачать

Загрузка доступна только авторизированным пользователям. Войдите под своим аккаунтом, либо создайте новый. Это не займет много времени

Универсальная CAD/CAM система

Операцию измерения можно использовать для корректировки положения заготовки и корректировки на инструмент.

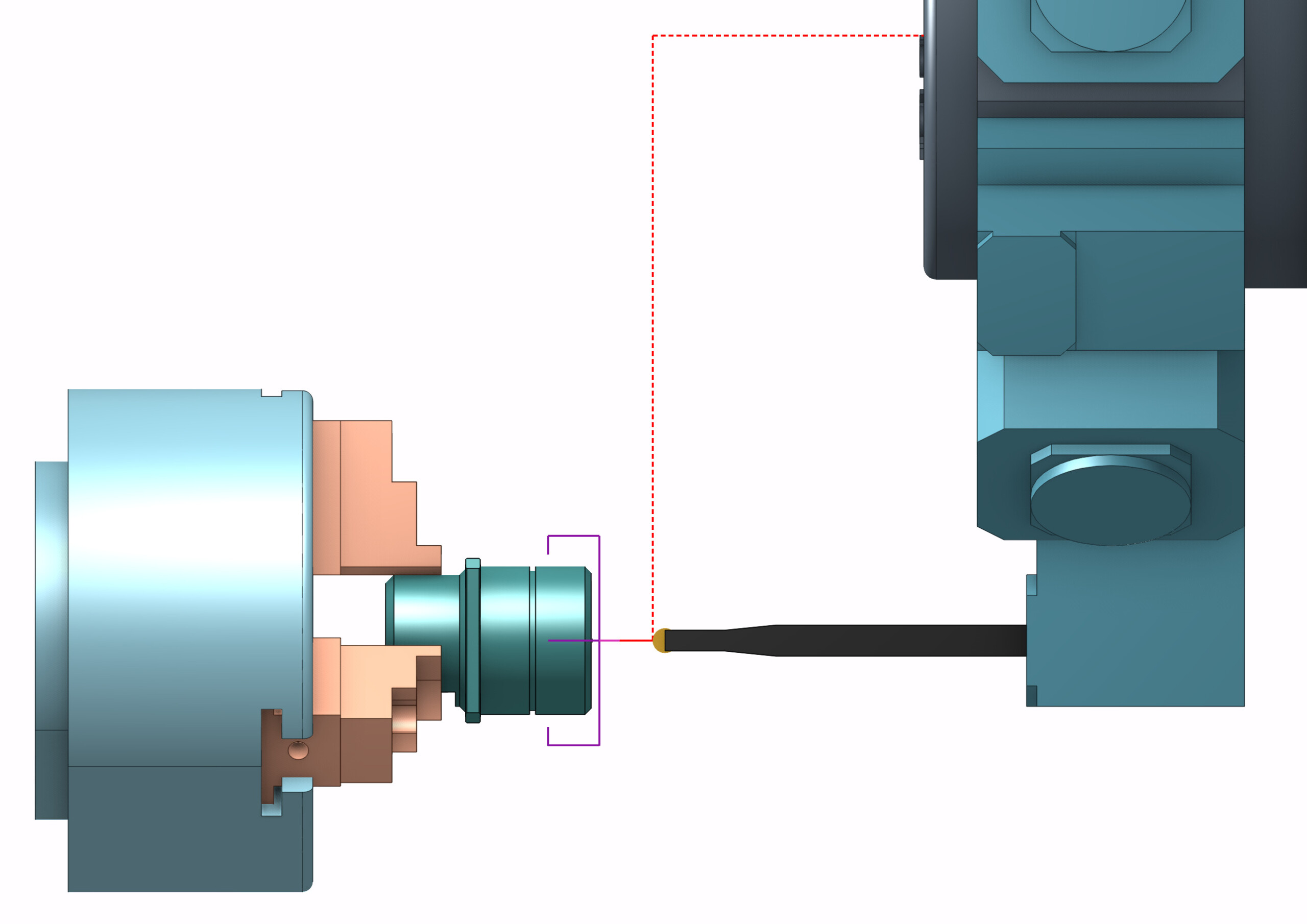

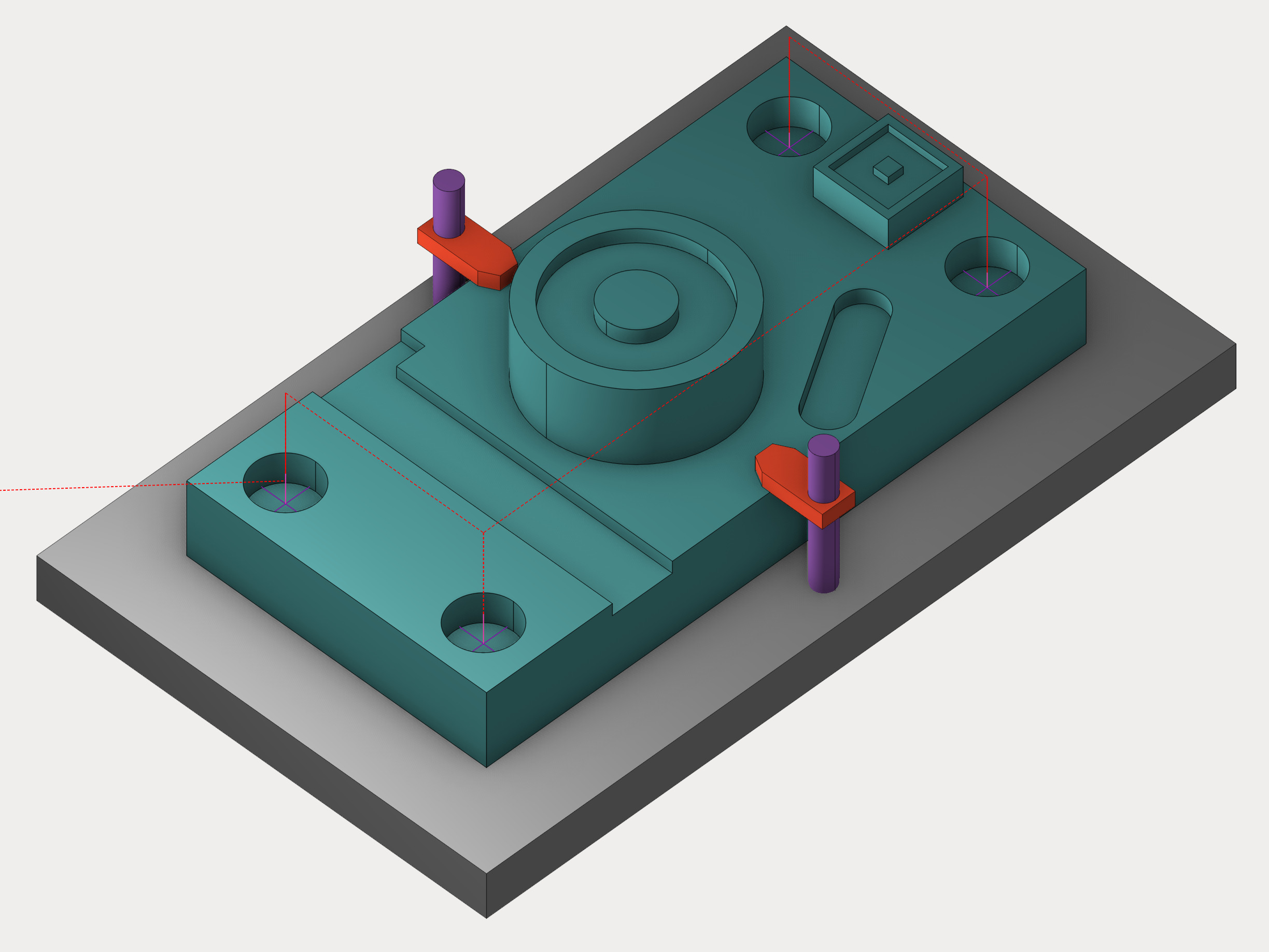

Как это работает с заготовкой

Для расчета корректировки на деталь ЧПУ станок использует инструмент щуп и измерительные циклы.
При запуске измерительных циклов, станок автоматически меняет инструмент на щуп. Касаясь разных поверхностей заготовки щупом, станок получает фактические данные об их положении и размерах.

Далее на основе этих данных ЧПУ станок автоматически рассчитывает корректировку

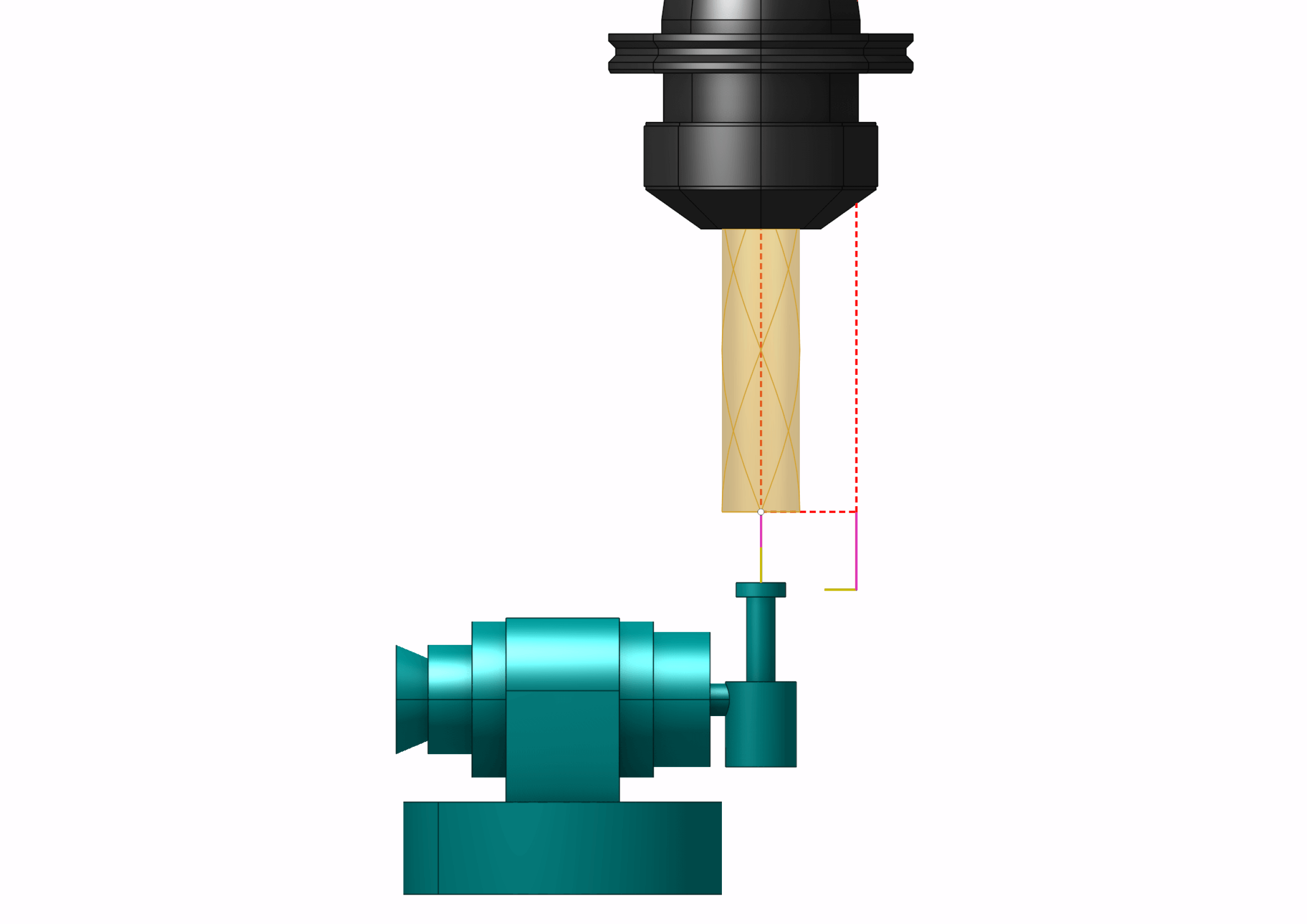

Как это работает с инструментом

Для расчета корректировки на инструмент ЧПУ станок использует специальный датчик и измерительные циклы.

При запуске измерительных циклов, станок касается датчика инструментом для получения его фактических размеров. Например, радиуса и вылета.

Далее на основе этих данных ЧПУ станок автоматически рассчитывает корректировку

Почему наши пользователи выбирают SprutCAM

Эти функции помогают работать быстрее и эффективнее
Важная функция

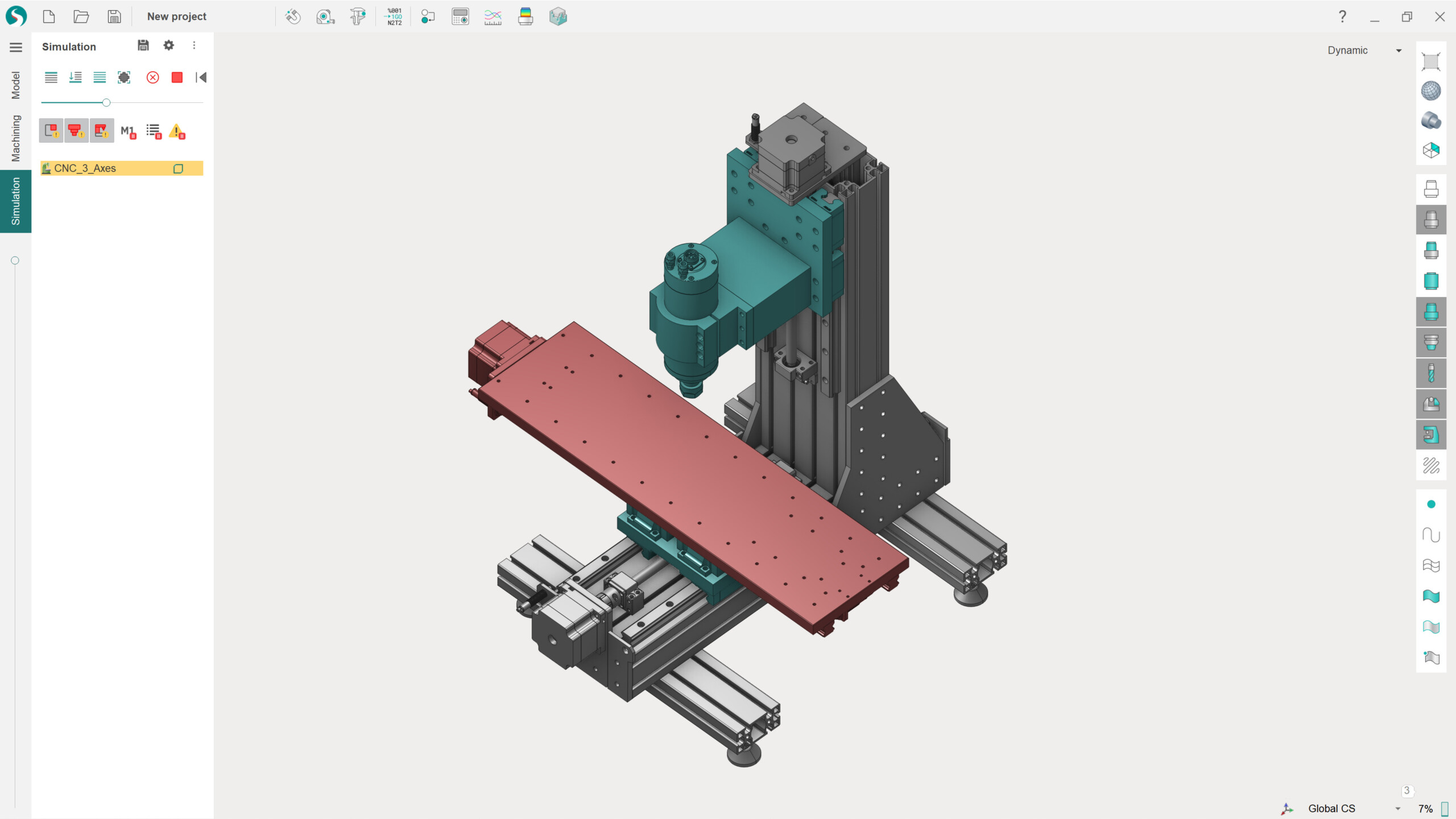

Симуляция с 3D моделью оборудования

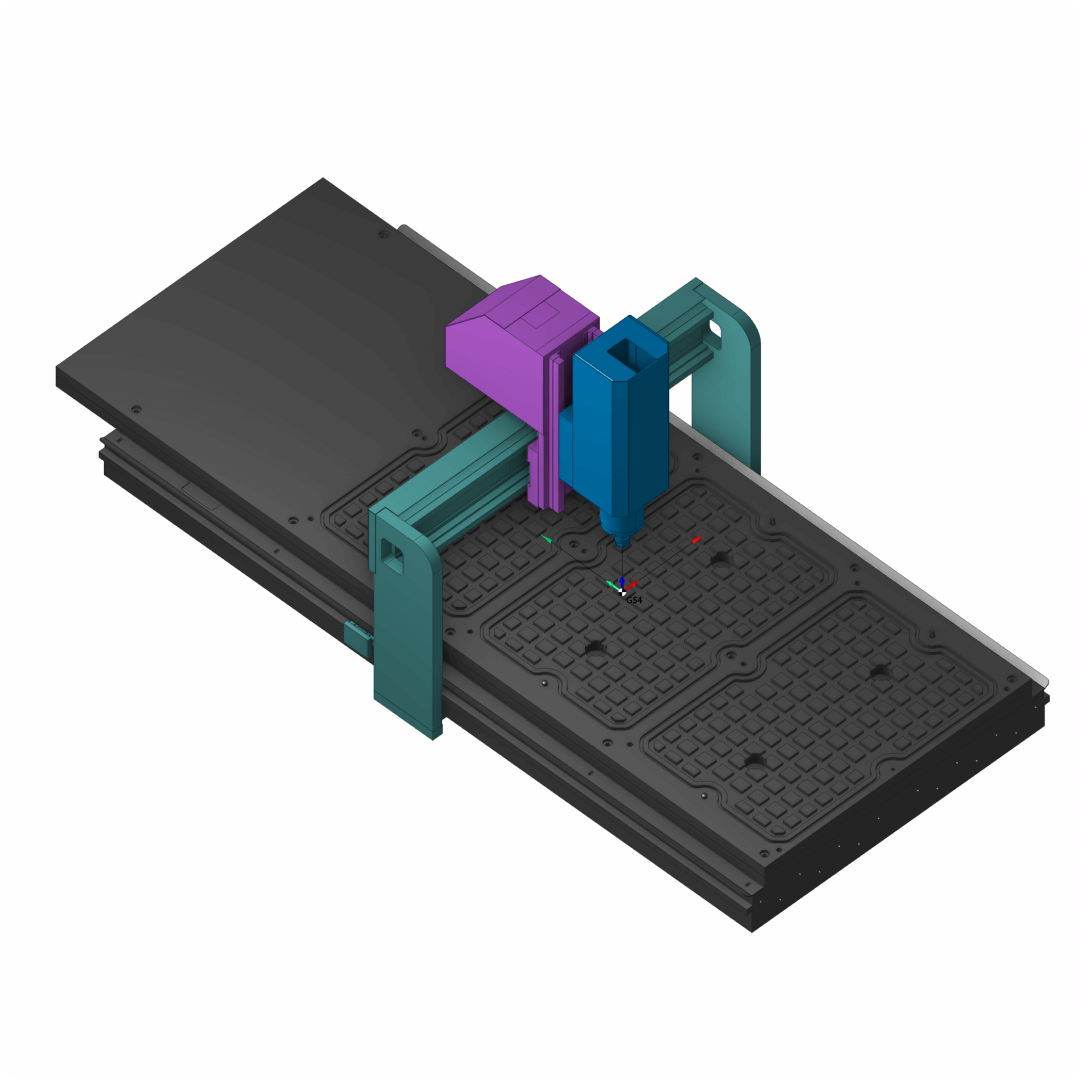

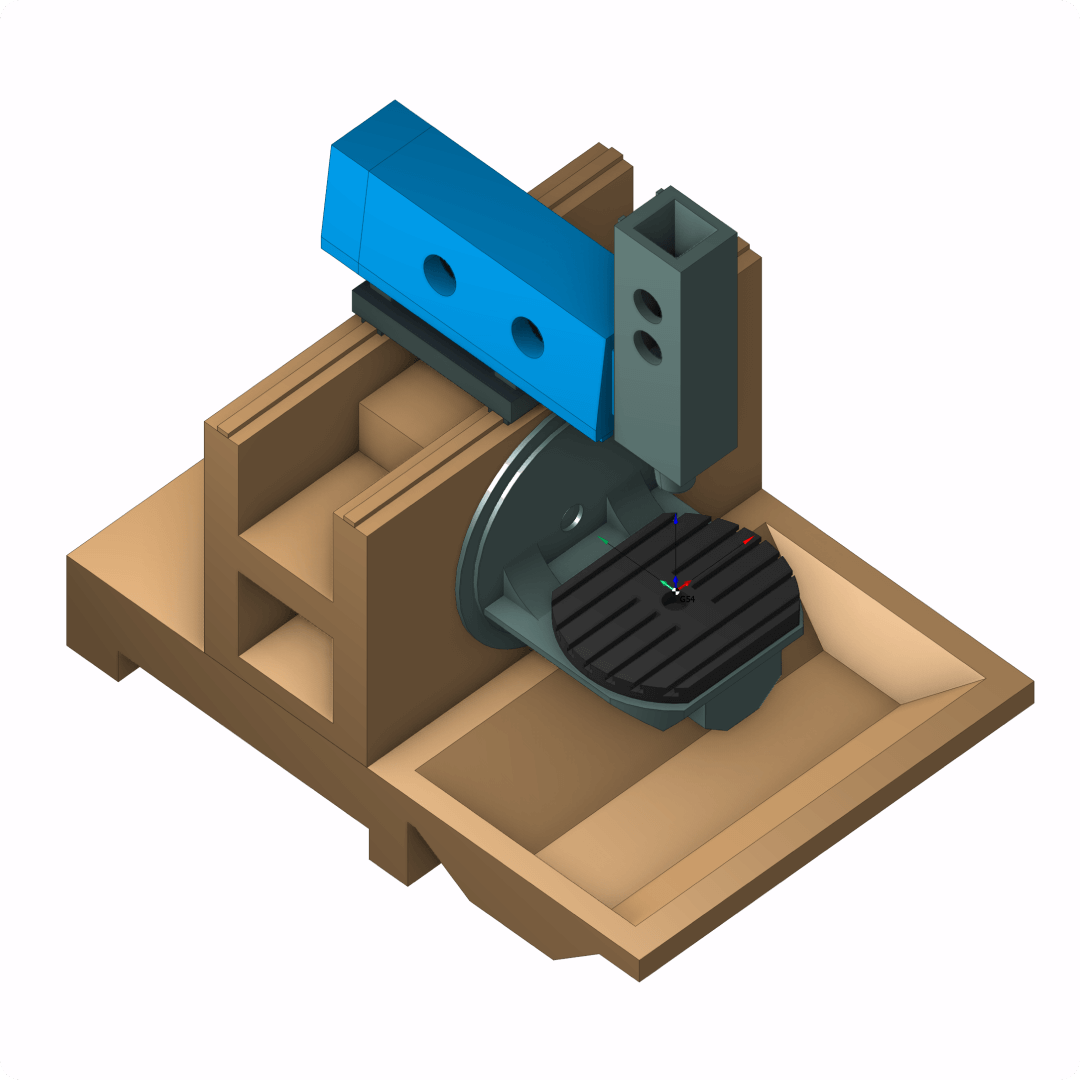

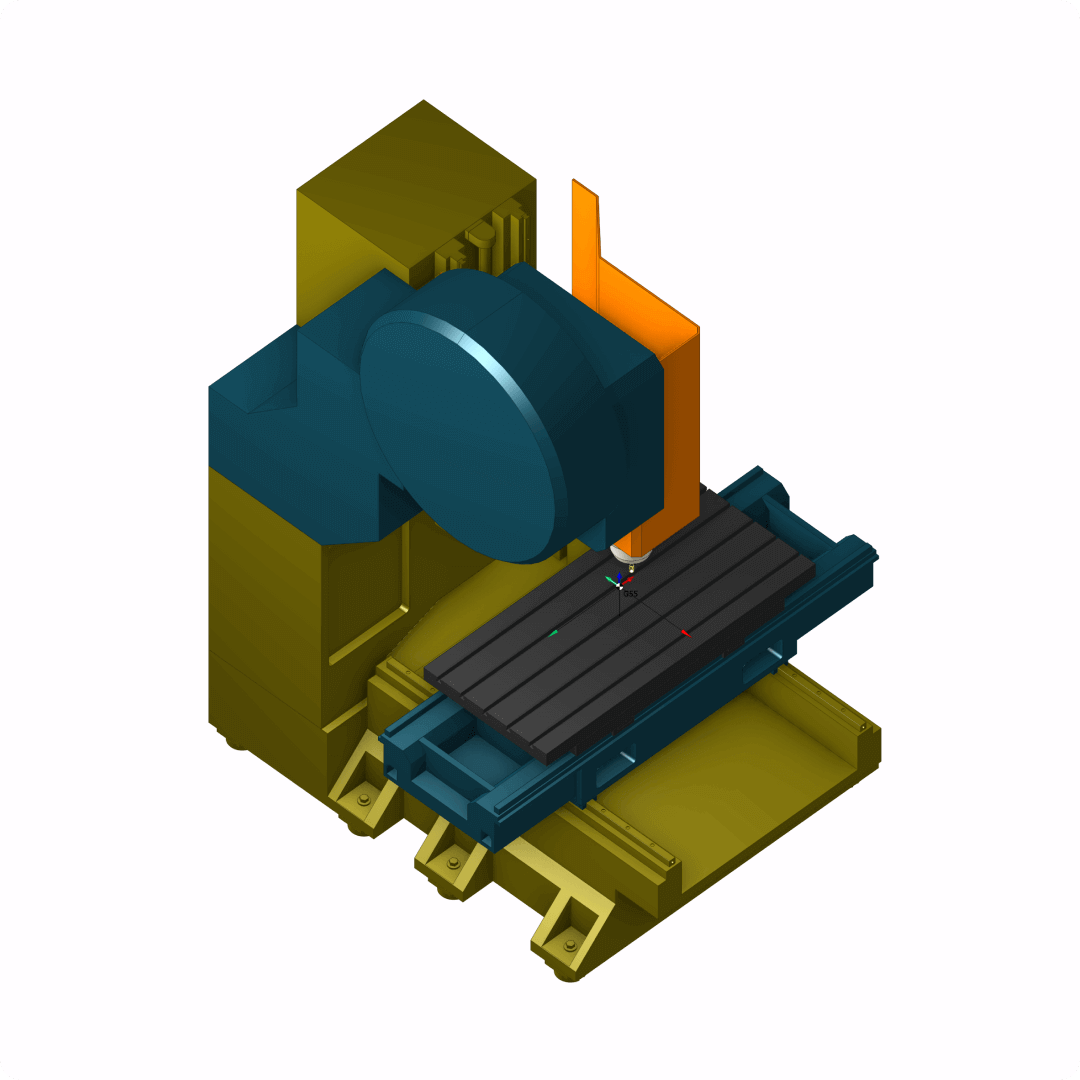

В SprutCAM работа происходит с кинематической с  3D моделью вашего станка и прочего дополнительного оборудования.
SprutCAM содержит более 80 моделей ЧПУ станков работающих из коробки.

Так же, теперь вы можете собрать свой станок, используя наше приложение – MachineMaiker 2.0

Важная функция

Верификация и бэкплот

SprutCAM визуализирует операции, точно так же как она происходит на станке.

Программа показывает результат удаления материала, траекторию движения и смену установа.

Кроме этого, программа использует результат предыдущий операции для расчета следующей.

Важная функция

Автоматическое распознавание столкновений

SprutCAM поможет вам создавать безопасные управляющие программы. Программа автоматически распознает и сообщает об ошибках:

  • Столкновение инструмента с заготовкой, оснасткой либо станком
  • Выход за рабочую зону
  • Попадание в зону сингулярности

Начните работать сразу после установки

Вы получаете все необходимое для быстрого начала работы 🚀 🚀 🚀

Используйте нашу библиотеку

Библиотека 3D-моделей станков и постпроцессоров из коробки. Просто установите SprutCAM и начните работать.

Установить

Или соберите свой станок

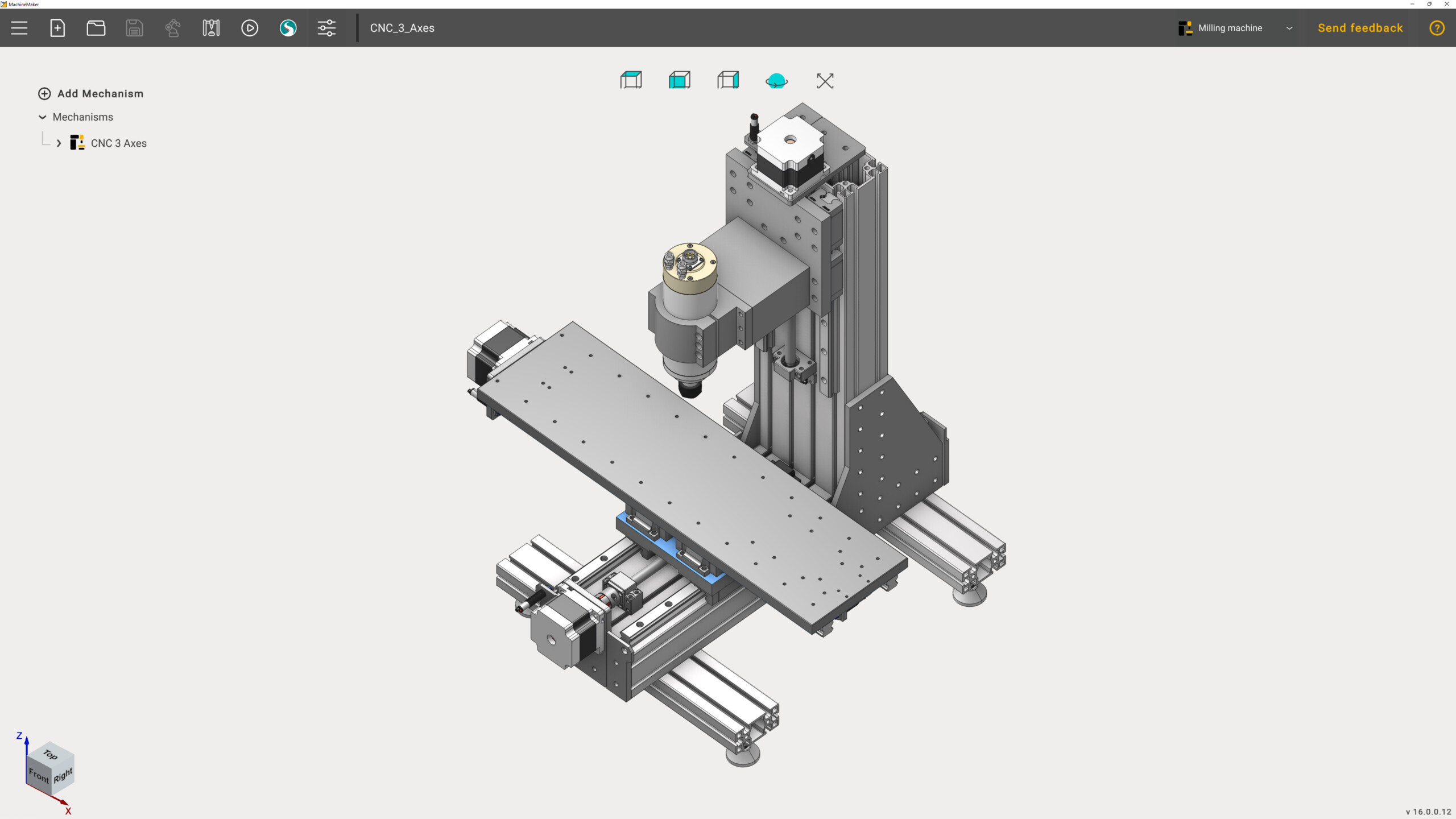

Используйте наше специальное приложение MachineMaker 2.0.
